توضیحات

گاید سوپاپ

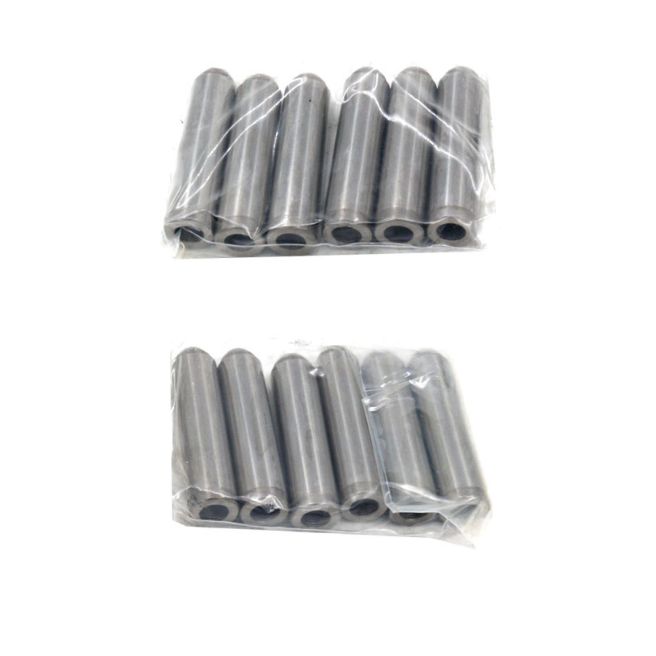

گاید سوپاپ موتور کاترپیلار 3306 یک جزء حیاتی در موتور احتراق داخلی است که پشتیبانی و تراز را برای ساق سوپاپ در حین حرکت بالا و پایین فراهم می کند.

موتور کاترپیلار 3306 یک موتور دیزلی پرکاربرد است و سوپاپ و گاید جزء ضروری سیستم سوپاپ آن است.

در اینجا جزئیات کامل در مورد راهنمای سوپاپ برای این موتور آمده است:

عملکرد:

– **گاید **: گاید سوپاپ مسیر دقیقی را برای ساقه سوپاپ پاپت فراهم می کند و از حرکت صاف در هنگام باز و بسته شدن شیر اطمینان حاصل می کند.

– **پایداری**: تراز دریچه را حفظ می کند و از حرکت جانبی که می تواند منجر به سایش یا آسیب شود جلوگیری می کند.

– **اتلاف گرما**: گاید به دفع گرما از میل سوپاپ به داخل سرسیلندر کمک می کند.

مواد:

– معمولاً از مواد با استحکام بالا مانند چدن یا آلیاژهای برنز برای مقاومت در برابر دما و اصطکاک بالا ساخته می شود.

طراحی:

– **شکل استوانه ای**: طراحی شده تا به خوبی در سرسیلندر قرار بگیرد و میل سوپاپ را در خود جای دهد.

– **قطر داخلی**: دقیقاً ماشینکاری شده برای مطابقت با قطر میل سوپاپ برای فاصله بهینه و حداقل بازی.

– **طول**: برای ارائه پشتیبانی و هدایت کافی در دامنه کامل حرکت سوپاپ کافی است.

نصب:

– **Press-Fit**: معمولاً به صورت فشاری در سرسیلندر نصب می شود که برای نصب و برداشتن به ابزارهای تخصصی نیاز دارد.

– **ترخیص **: فاصله مناسب بین میل سوپاپ و گاید برای جلوگیری از چسبندگی یا سایش بیش از حد بسیار مهم است.

تعمیر و نگهداری:

– **بازرسی**: بازرسی منظم از نظر ساییدگی یا آسیب، به ویژه در موتورهای با مسافت پیموده شده ضروری است.

– **تعویض**: گاید فرسوده برای حفظ عملکرد موتور و جلوگیری از مشکلات مصرف روغن باید تعویض شوند.

علائم سایش:

– **افزایش مصرف روغن**: گاید فرسوده می توانند اجازه دهند روغن به داخل محفظه احتراق نفوذ کند.

– **صدای دریچه**: فاصله بیش از حد ممکن است باعث صدای ضربه زدن یا ضربه زدن شود.

– **عملکرد ضعیف موتور**: ناهماهنگی می تواند بر آب بندی و زمان بندی سوپاپ تأثیر بگذارد.

ملاحظات جایگزینی:

– **OEM vs. Aftermarket**: بین قطعات سازنده تجهیزات اصلی (OEM) یا گزینه های پس از فروش بر اساس ملاحظات کیفیت و هزینه انتخاب کنید.

– **سرویس حرفه ای**: به دلیل دقت مورد نیاز، تعویض اغلب توسط مکانیک حرفه ای به بهترین وجه انجام می شود.

درک این جنبه های گاید سوپاپ پاپت به اطمینان از نگهداری و عملکرد صحیح موتور کاترپیلار 3306 کمک می کند.









موتور کاترپیلار 3306









کاترپیلار 3306 یک موتور دیزلی قوی و قابل اعتماد است که به طور گسترده در کاربردهای صنعتی، ساختمانی و دریایی استفاده می شود.

در زیر جزئیات کلیدی آن آمده است:

مشخصات عمومی:

– **نوع موتور**: موتور دیزلی 6 سیلندر خطی 4 زمانه

– **حجم**: 10.5 لیتر (638 اینچ مکعب)

– ** سوراخ x Stroke **: 121 میلی متر در 152 میلی متر (4.75 اینچ در 6.0 اینچ)

– **نسبت فشرده سازی**: به طور معمول 15.0:1 (بسته به کاربرد متفاوت است)

– **اسپیراسیون**: تنفس طبیعی یا توربوشارژ (بسته به مدل)

– **سیستم خنک کننده**: آب خنک

عملکرد:

– **محدوده اسب بخار**: 150-300 اسب بخار (بر اساس پیکربندی متفاوت است)

– **گشتاور **: گشتاور خروجی بالا برای کاربردهای سنگین

– **محدوده دور در دقیقه**: 1800–2200 دور در دقیقه (سرعت تنظیم شده)

ویژگی ها:

– **دوام**: برای عمر طولانی و قابلیت اطمینان شناخته شده است.

– **سیستم سوخت**: سیستم تزریق سوخت مکانیکی.

– **کاربردها**: در ژنراتورها، بیل مکانیکی، لودرها، بولدوزرها، کامیون ها و شناورهای دریایی استفاده می شود.

– **نگهداری**: نگهداری آسان با قطعات گسترده.

برنامه های رایج:

– تجهیزات ساختمانی (مانند بولدوزر کاترپیلار، لودر)

– تولید برق (مجموعه دیزل ژنراتور)

– سیستم های نیروی محرکه دریایی

– ماشین آلات صنعتی

مزایا:

– قابلیت اطمینان اثبات شده در محیط های خشن.

– طراحی مکانیکی ساده که تعمیر آن را آسان تر می کند.

– طول عمر عملیاتی طولانی با نگهداری مناسب.

برای پیکربندی های خاص یا داده های فنی دقیق، به دفترچه راهنمای سرویس Caterpillar مراجعه کنید یا با فروشنده محلی Caterpillar خود مشورت کنید.

گاید سوپاپ موتور کاترپیلار





گاید سوپاپ یک جزء حیاتی در موتور احتراق داخلی است که پشتیبانی و تراز را برای ساق سوپاپ در حین حرکت بالا و پایین فراهم می کند.

در اینجا جزئیات کلیدی در مورد گاید دریچه پاپت آمده است:

1. **عملکرد**: وظیفه اصلی گاید سوپاپ اطمینان از هم ترازی مناسب ساق سوپاپ است که به آن اجازه می دهد تا به طور دقیق در سرسیلندر باز و بسته شود.

این به حفظ عملکرد کارآمد موتور کمک می کند و از نشت سوپاپ جلوگیری می کند.

2. **مواد**: گاید شیر معمولاً از مواد بادوام مانند چدن، برنز یا آلیاژهای تخصصی ساخته می‌شوند.

این مواد به دلیل مقاومت در برابر سایش و توانایی مقاومت در برابر دما و اصطکاک بالا انتخاب می شوند.

3. **طراحی**: گاید یک آستین استوانه ای است که در سرسیلندر قرار می گیرد.

قطر داخلی دقیقی برای مطابقت با ساق سوپاپ دارد و از حداقل فاصله برای کاهش حرکت جانبی و در عین حال امکان حرکت عمودی صاف را تضمین می کند.

4. **روغنکاری**: روانکاری مناسب برای به حداقل رساندن سایش بین ساق سوپاپ و گاید ضروری است.

برخی از موتورها از مهر و موم روغن برای کنترل میزان رسیدن روغن به گاید استفاده می کنند و از مصرف بیش از حد روغن و انتشار گازهای گلخانه ای جلوگیری می کنند.

5. ** سایش و جایگزینی **: با گذشت زمان، گاید سوپاپ ممکن است به دلیل اصطکاک مداوم و قرار گرفتن در معرض حرارت فرسوده شوند.

گایدهای فرسوده می توانند منجر به افزایش مصرف روغن، کاهش عملکرد موتور و ناهماهنگی سوپاپ ها شوند.

ممکن است در طول تعمیرات اساسی موتور نیاز به بازسازی یا تعویض داشته باشند.

6. **نصب **: نصب گاید سوپاپ جدید به ماشینکاری دقیق نیاز دارد تا از تناسب محکم در سرسیلندر اطمینان حاصل شود.

راهنما باید بدون آسیب رساندن به مواد اطراف فشار داده شود یا در جای خود رانده شود.

7. **ترخیص **: فاصله بین میل سوپاپ و گاید حیاتی است.

فاصله بیش از حد می تواند باعث لرزش دریچه و آب بندی ضعیف شود، در حالی که خیلی کم می تواند منجر به اتصال و افزایش سایش شود.

8. **خنک کردن**: در برخی از کاربردهای با کارایی بالا، گاید سوپاپ ممکن است با ویژگی های خنک کننده پیشرفته طراحی شوند

تا گرما را به طور موثرتر دفع کنند و خطر انبساط حرارتی و سایش را کاهش دهند.

درک این جنبه های گاید سوپاپ پاپت برای حفظ کارایی و طول عمر موتور ضروری است.

بازرسی و نگهداری منظم می تواند به جلوگیری از مسائل مربوط به سایش گاید سوپاپ کمک کند.











سوپاپ معمولاً در موتورهای احتراق داخلی برای کنترل جریان هوا و سوخت به داخل سیلندرهای موتور و دفع گازهای خروجی استفاده می شود.

در اینجا جزئیات کلیدی در مورد شیرهای پاپت وجود دارد:

ساختار:

1. **سر**: قسمت مسطح و دایره ای شکلی است که روی نشیمنگاه شیر آب بندی می شود.

2. **ساق**: شفت استوانه ای بلندی که به سر متصل است و حرکت سوپاپ را هدایت می کند.

3. ** فنر **: دریچه را در صورت فعال نشدن بسته نگه می دارد.

4. **نگهدارنده و قفل**: فنر را به میل سوپاپ محکم کنید.

عملیات:

– **باز شدن**: توسط میل سوپاپ از طریق بازوی تکان دهنده یا مستقیماً توسط یک لوب سوپاپ فعال می شود و دریچه را از روی صندلی خود بلند می کند.

– **بستن**: فشار فنر، شیر را به محل خود بازمی گرداند و محفظه احتراق را آب بندی می کند.

مواد:

– به طور معمول از آلیاژهای مقاوم در برابر حرارت مانند فولاد ضد زنگ یا تیتانیوم به دلیل دما و فشار بالا ساخته شده است.

انواع:

1. **سوپاپ ورودی**: قطر بزرگتر برای جریان هوای بهتر، اجازه می دهد تا مخلوط هوا و سوخت وارد سیلندر شود.

2. **سوپاپ اگزوز**: قطر کوچکتر، طراحی شده برای مقاومت در برابر دمای بالاتر از گازهای خروجی.

مزایا:

– قابلیت آب بندی کارآمد.

– طراحی ساده با عملکرد قابل اعتماد.

– مقاومت حرارتی خوب

معایب:

– نیاز به زمان بندی و نگهداری دقیق دارد.

– مستعد ساییدگی و پارگی در طول زمان.

برنامه های کاربردی:

– به طور گسترده در موتورهای خودرو، موتورسیکلت ها و سایر ماشین آلات که نیاز به جریان کنترل شده سیال دارند استفاده می شود.

درک سوپاپ‌های برای هر کسی که در طراحی، تعمیر یا تنظیم عملکرد موتور دخالت دارد، بسیار مهم است، زیرا این سوپاپ‌ها نقشی حیاتی در راندمان موتور و توان خروجی دارند.







شرکت کاترپیلار یک تولید کننده مشهور موتور و ماشین آلات سنگین است.

موتورهای آنها در کاربردهای مختلفی از جمله ساخت و ساز، معدن، دریایی و تولید برق استفاده می شود.

در اینجا برخی از جزئیات کلیدی در مورد موتورهای کاترپیلار آورده شده است:

1. **انواع موتور**:

– **موتورهای دیزل **: شناخته شده برای دوام و کارایی، مورد استفاده در تجهیزات سنگین، کامیون ها و ژنراتورها.

– **موتورهای گاز طبیعی**: برای تولید برق و کاربردهای صنعتی استفاده می شود که آلایندگی کمتری را ارائه می دهد.

– **موتورهای دوگانه سوز**: می توانند با گازوئیل و گاز طبیعی کار کنند و انعطاف پذیری را فراهم می کنند.

2. **سری موتور**:

– **سری C**: شامل مدل هایی مانند C7، C9، C15 است که به دلیل قابلیت اطمینان در ساخت و ساز و استفاده صنعتی شناخته شده است.

– **سری G**: موتورهای گاز طبیعی مانند G3516 که در تولید برق استفاده می شوند.

– **موتورهای دریایی**: مدل هایی مانند C18 ACERT که برای نیروی محرکه و کمکی در شناورهای دریایی طراحی شده است.

3. **ویژگی های کلیدی**:

– **تکنولوژی ACERT**: فناوری کاهش آلاینده های احتراق پیشرفته برای بهبود بهره وری سوخت و کاهش آلاینده ها.

– **کنترل های الکترونیکی**: برای نظارت و تشخیص عملکرد بهتر.

– **توربوشارژ و خنک کننده بعد **: توان خروجی و کارایی را افزایش می دهد.

4. **برنامه ها**:

– **تجهیزات ساختمانی**: بولدوزر، بیل مکانیکی، لودر.

– **تجهیزات معدن **: کامیون های حمل و نقل، مته.

– **تولید برق**: راه حل های آماده به کار و پیوسته برق.

– **دریایی**: سیستم های رانش برای کشتی ها و قایق ها.

5. **نگهداری و پشتیبانی**:

– کاترپیلار پشتیبانی گسترده ای را از طریق شبکه نمایندگی خود ارائه می دهد و برنامه های قطعات، خدمات و نگهداری را برای اطمینان از طول عمر و عملکرد موتور ارائه می دهد.

برای مدل های خاص موتور و مشخصات دقیق، بهتر است به وب سایت رسمی کاترپیلار مراجعه کنید یا با یک فروشنده محلی تماس بگیرید.













گاید سوپاپ یک جزء استوانه ای در یک موتور احتراق داخلی است که پشتیبانی و تراز را برای سوپاپ های موتور فراهم می کند.

در اینجا جزئیات کلیدی در مورد گاید سوپاپ آورده شده است:

عملکرد:

1. **تراز **: اطمینان حاصل می کند که سوپاپ در یک خط مستقیم به بالا و پایین حرکت می کند و محل قرارگیری مناسب روی صندلی سوپاپ را حفظ میکند.

2. **اتلاف حرارت **: به انتقال گرما از شیر به سرسیلندر کمک می کند.

3. **روغنکاری **: سطحی را برای روانکاری بین میل سوپاپ و گاید فراهم می کند.

مواد:

– **چدن**: معمولاً به دلیل مقاومت در برابر سایش و قابلیت حفظ روغن استفاده می شود.

– **برنز**: اتلاف حرارت بهتر و کاهش اصطکاک را ارائه می دهد که اغلب در موتورهای با کارایی بالا استفاده می شود.

– **فولاد**: گاهی برای افزایش استحکام و دوام استفاده می شود.

انواع:

1. **راهنماهای یکپارچه**: مستقیماً در مواد سر سیلندر ماشینکاری می شود.

2. **راهنماهای قابل تعویض**: اجزای جداگانه فشار داده شده در سر سیلندر، امکان تعویض آسان تر را فراهم می کند.

سایش و نگهداری:

– ** نشانگرهای سایش **: حرکت بیش از حد میل سوپاپ یا مصرف روغن می تواند نشان دهنده فرسودگی گاید باشد.

– **تعویض**: راهنماهای فرسوده را می توان با فشار دادن گاید قدیمی و نصب راهنمای جدید جایگزین کرد.

– **Reaming**: پس از نصب، گاید ممکن است برای اطمینان از فاصله مناسب با میل سوپاپ، نیاز به ریمینگ داشته باشند.

ملاحظات عملکرد:

– **ترخیص **: فاصله مناسب بین میل سوپاپ و گاید برای عملکرد و طول عمر بسیار مهم است.

– **انتخاب مواد**: کاربردهای با کارایی بالا ممکن است به مواد خاصی مانند برنز برای بهبود خواص حرارتی نیاز داشته باشند.

گاید سوپاپ نقش مهمی در کارایی و طول عمر موتور دارند و نگهداری آنها برای عملکرد بهینه موتور ضروری است.

ZL50-3306-950-966
