توضیحات

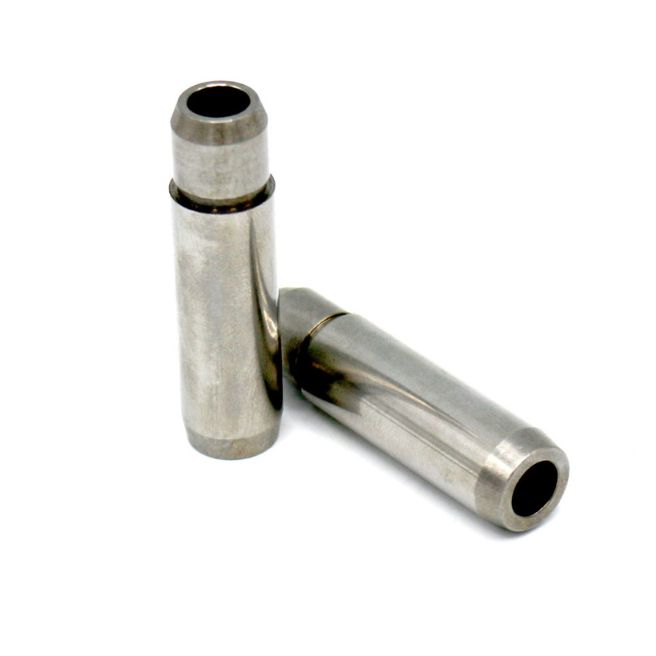

گاید سوپاپ















گاید سوپاپ دود موتور ایسوزو C240 ​​یک جزء حیاتی در سرسیلندر است که به تراز و پشتیبانی از حرکت سوپاپ کمک می کند.

در زیر جزئیات کلیدی آمده است:

1. **مواد**:

– معمولاً از مواد با استحکام بالا مانند چدن، برنز یا آلیاژ فولاد برای مقاومت در برابر دما و سایش بالا ساخته می شود.

2. **عملکرد**:

– سوپاپ های ورودی و خروجی را در حین حرکات باز و بسته شدن هدایت می کند.

– تراز مناسب را برای حفظ تراکم و جلوگیری از نشت شیر ​​تضمین می کند.

3. **ابعاد**:

– ابعاد خاص (قطر داخلی، قطر بیرونی و طول) به مشخصات موتور C240 ​​بستگی دارد. برای اندازه گیری دقیق همیشه به دفترچه گاید سرویس مراجعه کنید.

4. **ساییدگی و تعویض**:

– با گذشت زمان، گاید سوپاپ ممکن است به دلیل اصطکاک و گرما فرسوده شوند و منجر به ناهماهنگی سوپاپ، مصرف روغن یا از بین رفتن تراکم شوند.

– علائم گاید فرسوده شامل دود آبی از اگزوز و صدای بیش از حد سوپاپ است.

– تعویض شامل فشار دادن گاید قدیمی و نصب گاید جدید است که اغلب به ابزارهای تخصصی نیاز دارد.

5. **روغکاری**:

– روغن کاری مناسب برای کاهش سایش ضروری است. روغن موتور به حداقل رساندن اصطکاک بین میل سوپاپ و گاید کمک می کند.

6. **راهنما**:

– راهنمای OEM (سازنده تجهیزات اصلی) برای دوام و سازگاری توصیه می شود.

– گزینه های پس از فروش ممکن است در دسترس باشند اما باید همان استانداردهای کیفیت را داشته باشند.

7. **نکات نصب**:

– از تناسب صحیح تداخل در هنگام نصب اطمینان حاصل کنید.

– پس از نصب، گاید را به اندازه مناسب تنظیم کنید تا با فاصله ساقه سوپاپ مطابقت داشته باشد.

برای جزئیات دقیق، همیشه به دفترچه راهنمای تعمیر موتور ایسوزو C240 ​​مراجعه کنید یا با نمایندگی مجاز تماس بگیرید.











موتور ایسوزو C240 ​​یک موتور دیزلی است که به دلیل دوام و قابلیت اطمینان شناخته شده است.

در اینجا جزئیات کلیدی وجود دارد:

1. **پیکربندی**: 4 سیلندر خطی

2. **حجم**: 2.4 لیتر (تقریباً 2369 سی سی)

3. ** سوراخ و ضربه **: 86 میلی متر در 102 میلی متر

4. **نسبت فشرده سازی**: به طور معمول حدود 18.5:1

5. **توان خروجی**: تقریباً 62-70 اسب بخار، بسته به مدل و کاربرد خاص

6. **گشتاور **: حدود 120-140 پوند فوت

7. **سیستم سوخت**: تزریق غیر مستقیم

8. **سیستم خنک کننده**: آب خنک می شود

9. **کاربردها**: معمولاً در کاربردهای صنعتی مانند ژنراتورها، لیفتراک ها و کامیون های کوچک استفاده می شود.

10. **ویژگی ها**: به دلیل ساختار قوی و عمر طولانی آن شناخته شده است.

این موتور به دلیل سادگی و سهولت تعمیر و نگهداری آن مورد قدردانی قرار گرفته است و آن را به یک انتخاب محبوب در تنظیمات مختلف تجاری و صنعتی تبدیل کرده است.















گاید سوپاپ یک جزء حیاتی در موتور احتراق داخلی است که پشتیبانی و تراز را برای ساق سوپاپ در حین حرکت بالا و پایین فراهم می کند.

در اینجا جزئیات کلیدی در مورد گاید دریچه پاپت آمده است:

1. **عملکرد**:

– وظیفه اصلی یک گاید سوپاپ اطمینان از تراز مناسب میل سوپاپ است که به آن اجازه می دهد تا به طور دقیق در سرسیلندر باز و بسته شود.

– به حفظ مهر و موم بین شیر و نشیمنگاه سوپاپ کمک می کند و از نشت گاز جلوگیری می کند.

2. **مواد**:

– گاید سوپاپ معمولاً از موادی مانند چدن، برنز یا آلیاژهای تخصصی ساخته می شوند که می توانند در برابر دما و سایش بالا مقاومت کنند.

– گاید برنزی به دلیل اتلاف حرارت عالی و کاهش خواص اصطکاک اغلب در کاربردهای عملکردی استفاده می شوند.

3. **طراحی**:

– شکل استوانه ای دارند و به صورت فشاری در سر سیلندر قرار می گیرند.

– قطر داخلی راهنما دقیقاً ماشینکاری شده است تا با قطر ساقه سوپاپ مطابقت داشته باشد و حداقل فاصله را برای عملکرد صاف تضمین می کند.

4. ** سایش و نگهداری **:

– با گذشت زمان، گاید سوپاپ ممکن است به دلیل اصطکاک مداوم و دمای بالا فرسوده شوند و منجر به افزایش فاصله ساقه سوپاپ شود.

– سایش بیش از حد می تواند باعث مصرف روغن، کاهش تراکم و عملکرد ضعیف موتور شود.

– بازرسی و تعویض منظم برای حفظ راندمان موتور ضروری است.

5. **نصب **:

– نصب صحیح نیاز به دقت دارد تا از ناهماهنگی جلوگیری شود که می تواند منجر به سایش زودرس یا خرابی سوپاپ شود.

– برخی از موتورها ممکن است پس از نصب برای دستیابی به تناسب صحیح با میل سوپاپ، نیاز به اصلاح یا تراش دادن گاید داشته باشند.

6. ** ملاحظات عملکرد **:

– در موتورهای با کارایی بالا، ممکن است از گاید سوپاپ ارتقا یافته برای کنترل افزایش تنش و دما استفاده شود.

– ممکن است برای کاهش اصطکاک و افزایش دوام از پوشش‌ها یا درمان‌هایی استفاده شود.

درک این جنبه های گاید سوپاپ برای حفظ سلامت موتور و بهینه سازی عملکرد ضروری است.















موتورهای ایسوزو به دلیل دوام، قابلیت اطمینان و کارایی خود شناخته می شوند.

در زیر جزئیات کلیدی در مورد موتورهای ایسوزو آمده است:

1. **انواع موتور**

– **موتورهای دیزل **: ایسوزو در موتورهای دیزلی تخصص دارد که به طور گسترده در وسایل نقلیه تجاری، کامیون ها، اتوبوس ها و کاربردهای صنعتی استفاده می شود.

– **موتورهای بنزینی**: تولید محدود، عمدتاً برای وسایل نقلیه کوچکتر.

– **موتورهای CNG/LPG**: برای کاربردهای سازگار با محیط زیست طراحی شده است.

2. **سری موتورهای محبوب**

– **4JJ1-TCX**: موتور 3.0 لیتری توربو دیزل که معمولاً در مدل های D-Max و MU-X یافت می شود.

– **6HK1-TC**: موتور 7.8 لیتری دیزل، مورد استفاده در کامیون ها و اتوبوس های سنگین.

– **4HK1-TC**: موتور 5.2 لیتری دیزل، ایده آل برای کامیون های متوسط.

– **3LD1/4LE1**: موتورهای صنعتی فشرده برای تجهیزات ساختمانی و ژنراتورها.

3. **ویژگی های کلیدی**

– ** پاشش مستقیم ریلی مشترک (CRDI) **: کارایی سوخت و آلایندگی کمتر را تضمین می کند.

– **توربوشارژ **: توان خروجی و عملکرد را افزایش می دهد.

– **دوام**: ساخته شده برای تحمل شرایط سخت و ساعات طولانی عملیات.

– ** استانداردهای انتشار **: مطابق با مقررات Euro IV، V و VI بسته به مدل.

4. **برنامه ها**

– وسایل نقلیه تجاری (کامیون، اتوبوس)

– خودروهای شاسی بلند و پیکاپ (D-Max، MU-X)

– ماشین آلات صنعتی (ژنراتور، بیل مکانیکی)
– موتورهای دریایی

5. **خروجی برق**

– از موتورهای کوچک (~50 اسب بخار) تا موتورهای صنعتی بزرگ (> 500 اسب بخار).

6. **نگهداری**

– شناخته شده برای هزینه های نگهداری پایین.

– تعویض منظم روغن و تعویض فیلتر برای طول عمر ضروری است.

برای مدل های خاص موتور یا مشخصات فنی، به اسناد رسمی یا دفترچه راهنمای خدمات ایسوزو مراجعه کنید.









گاید سوپاپ ایسوزو









گاید سوپاپ در موتور ایسوزو یک جزء استوانه ای است که به تراز و پشتیبانی از حرکت سوپاپ های ورودی و خروجی موتور کمک می کند.

در زیر جزئیات کامل آمده است:

**مواد:**

– معمولاً از چدن، برنز یا سایر آلیاژهای بادوام برای مقاومت در برابر دما و اصطکاک بالا ساخته می شود.

**عملکرد:**

1. حرکت خطی دریچه ها را هدایت می کند.

2. تراز مناسب بین میل سوپاپ و نشیمنگاه را حفظ می کند.

3. به دفع گرما از میل سوپاپ به سرسیلندر کمک می کند.

**مشخصات:**

– **قطر داخلی:** با قطر میل سوپاپ مطابقت دارد (به عنوان مثال، 6 میلی متر، 7 میلی متر یا 8 میلی متر بسته به مدل موتور).

– **قطر بیرونی:** به خوبی در سوراخ سر سیلندر قرار می گیرد.

– **طول:** بسته به نوع موتور متفاوت است، اما معمولاً بین 40 تا 60 میلی متر است.

**نشانه های سایش:**

1. مصرف بیش از حد روغن (روغن از راهنماهای فرسوده نشت می کند).

2. دود آبی از اگزوز.

3. ناهماهنگی یا چسبندگی سوپاپ.

4. از دست دادن فشرده سازی.

**روند تعویض:**

1. سر سیلندر را بردارید.

2. گاید شیر قدیمی را با استفاده از یک ابزار تخصصی فشار دهید.

3. گاید جدید با تداخل دقیق نصب کنید.

4. گاید را برای تطبیق با فاصله ساق سوپاپ به صورت ریمل یا صاف کنید.

**نکات تعمیر و نگهداری:**

– برای کاهش سایش از روغن موتور با کیفیت بالا استفاده کنید.

– در هنگام تعمیرات اساسی موتور، گاید را تعویض کنید.

– به طور منظم فاصله مناسب سوپاپ تا راهنما را بررسی کنید.

برای مدل های خاص ایسوزو، برای اطلاع از ابعاد و تلورانس های دقیق به دفترچه راهنمای سرویس مراجعه کنید.











گاید سوپاپ دود موتور ایسوزو



.







سوپاپ که معمولاً در موتورهای احتراق داخلی برای کنترل جریان هوا و سوخت به داخل سیلندرهای موتور و خروج گازهای خروجی از اگزوز استفاده می شود.

در اینجا جزئیات کلیدی وجود دارد:

ساختار:

1. **سر سوپاپ**: قسمت مسطح و دایره ای شکلی است که روی نشیمنگاه شیر آب بندی می شود.

2. **ساقه سوپاپ**: شفت بلند و باریکی که به سر سوپاپ متصل است و حرکت سوپاپ را هدایت می کند.

3. **روی سوپاپ**: سطح زاویه دار روی سر شیر که با نشیمنگاه سوپاپ تماس دارد.

4. **صندلی سوپاپ**: سطح مربوطه در سرسیلندر که در آن صفحه سوپاپ آب بندی می شود.

5. ** فنر سوپاپ **: فنر سیم پیچی که شیر را به حالت بسته باز می گرداند.

مواد:

– به طور معمول از آلیاژهای مقاوم در برابر حرارت مانند فولاد ضد زنگ یا تیتانیوم به دلیل دما و فشار بالا ساخته شده است.

– صندلی های سوپاپ ممکن است برای دوام سفت یا روکش شوند.

عملیات:

– ** دریچه های ورودی **: باز کنید تا مخلوط هوا و سوخت در طول حرکت مکش وارد سیلندر شود.

– **سوپاپ اگزوز**: باز است تا گازهای خروجی پس از احتراق از سیلندر خارج شوند.

– توسط میل بادامک از طریق بازوهای راکر یا مستقیماً در طرح های میل بادامک بالای سر.

زمان بندی:

– توسط میل بادامک کنترل می شود که اطمینان می دهد سوپاپ ها در زمان های دقیق نسبت به موقعیت پیستون باز و بسته می شوند.

– زمان بندی سوپاپ را می توان با استفاده از سیستم های زمان بندی متغیر سوپاپ (VVT) برای بهبود کارایی و عملکرد تنظیم کرد.

تعمیر و نگهداری:

– بازرسی منظم برای سایش و نشستن مناسب بسیار مهم است.

– فاصله سوپاپ باید در صورت نیاز بررسی و تنظیم شود تا از عملکرد بهینه اطمینان حاصل شود.

مزایا:

– قابلیت آب بندی کارآمد.

– طراحی ساده و عملکرد قابل اعتماد.

– مناسب برای برنامه های پرسرعت

معایب:

– ممکن است دچار سایش شود و نیاز به نگهداری منظم داشته باشد.

– محدود به محدودیت های مکانیکی از نظر سرعت و دقت در مقایسه با برخی از جایگزین های مدرن مانند شیرهای برقی.

سوپاپ‌های پاپت برای عملکرد موتور یکپارچه هستند و بر توان خروجی، راندمان سوخت و آلاینده‌ها تأثیر می‌گذارند. نگهداری صحیح و درک عملکرد آنها برای عملکرد بهینه موتور ضروری است.
