توضیحات

کاترپیلار

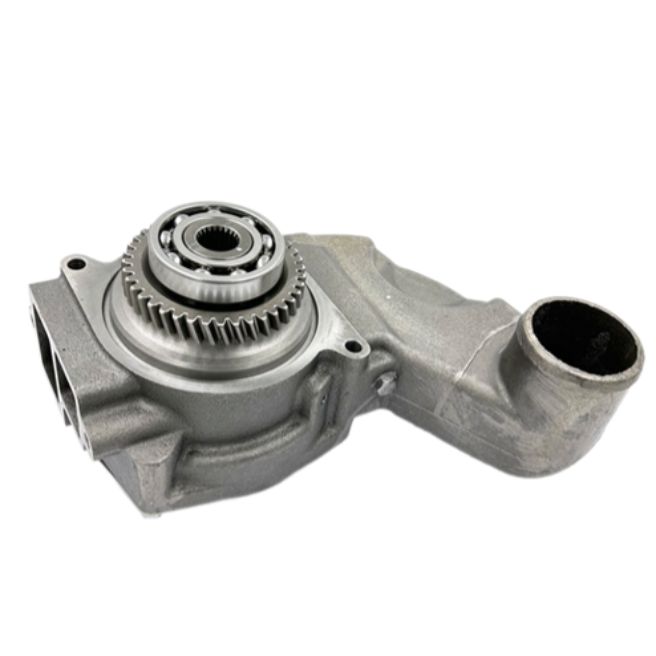

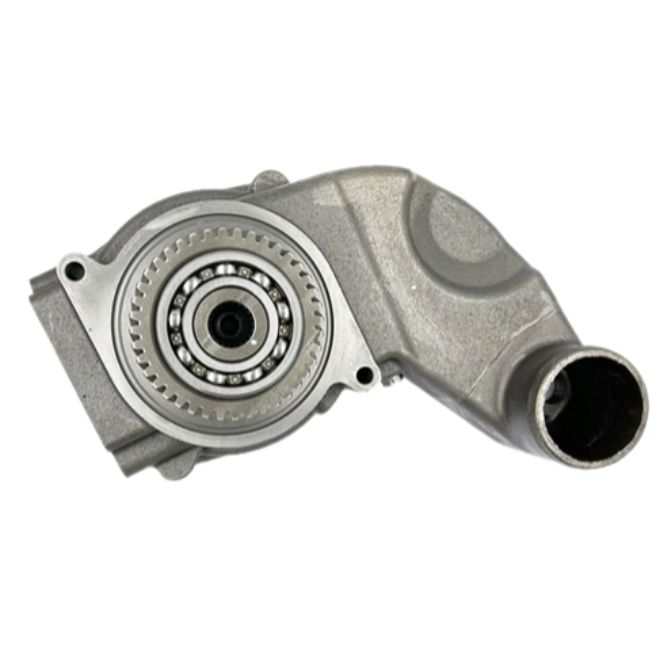

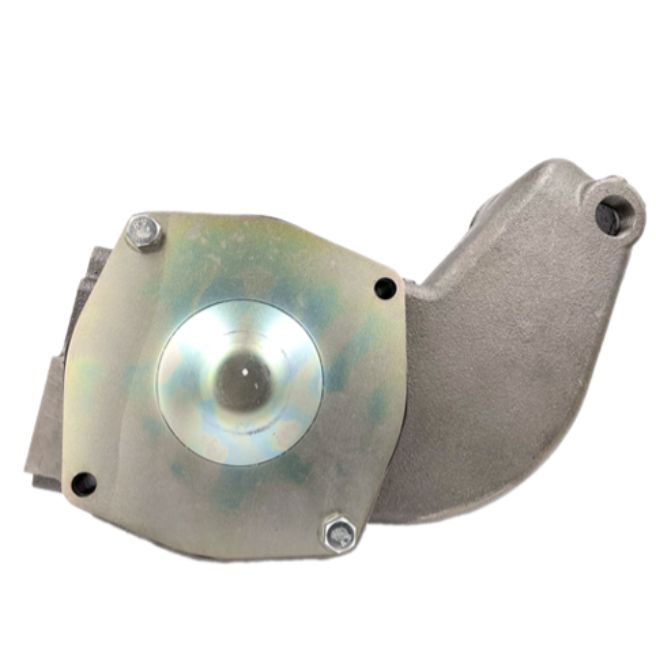

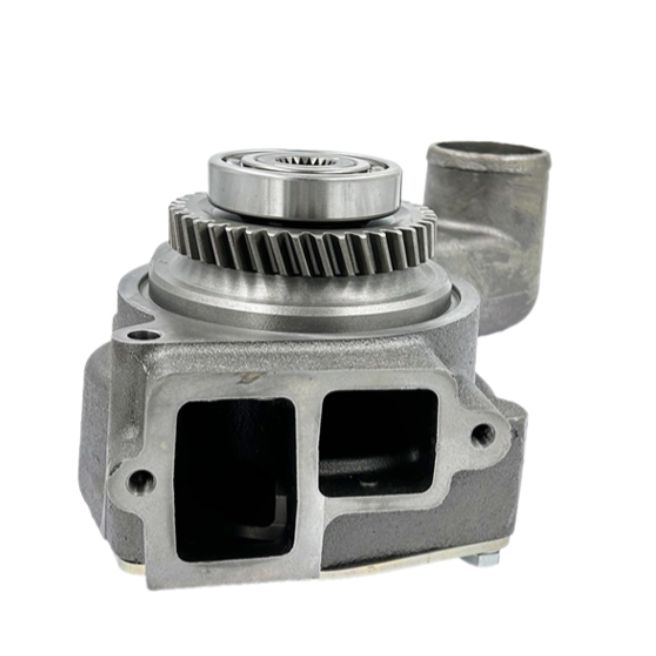

واترپمپ موتور کاترپیلار 3306 یکی از مهم‌ترین قطعات موتور  که نقش حیاتی در عملکرد صحیح آن دارد است.

این قطعه مسئول گردش مایع خنک‌کننده در سیستم خنک‌کاری موتور است و از افزایش دما و آسیب به قطعات موتور جلوگیری می‌کند.

موتور کاترپیلار 3306 یکی از پرکاربردترین موتورهای دیزلی در ماشین‌آلات سنگین، بیل‌های مکانیکی، لودرها، بولدوزرها و تجهیزات صنعتی است.

این موتور به دلیل دوام بالا، قدرت مناسب و قابلیت اطمینان بالا، در پروژه‌های ساختمانی و معدنی مورد استفاده قرار می‌گیرد.

در این مقاله، ساختار، عملکرد، علائم خرابی، نحوه نگهداری و نکات خرید واترپمپ موتور کاترپیلار 3306 را به‌طور کامل بررسی خواهیم کرد.

---

۱. واترپمپ موتور کاترپیلار 3306 چیست؟

۱.۱. تعریف واترپمپ

واترپمپ یک پمپ مکانیکی است که مایع خنک‌کننده را از رادیاتور به موتور و بالعکس پمپ می‌کند تا دمای موتور را در محدوده‌ی استاندارد نگه دارد.

۱.۲. اهمیت واترپمپ در موتور 3306

✅ جلوگیری از داغ شدن بیش از حد موتور
✅ توزیع یکنواخت مایع خنک‌کننده در سراسر سیلندرها
✅ حفظ راندمان موتور و جلوگیری از افت عملکرد
✅ افزایش طول عمر موتور و جلوگیری از فرسایش زودرس قطعات داخلی

---

۲. اجزای اصلی واترپمپ موتور کاترپیلار 3306

واترپمپ موتور کاترپیلار 3306 از چندین بخش کلیدی تشکیل شده است که در ادامه به بررسی هر یک می‌پردازیم:

۲.۱. بدنه واترپمپ

✅ از جنس چدن یا آلیاژ آلومینیوم ساخته شده تا مقاومت بالا در برابر حرارت و خوردگی داشته باشد.

۲.۲. پروانه (Impeller)

✅ پروانه معمولاً از جنس فلز مقاوم یا پلاستیک فشرده‌شده ساخته می‌شود.
✅ با چرخش پروانه، مایع خنک‌کننده از رادیاتور به سمت موتور پمپ می‌شود.

۲.۳. محور و بلبرینگ‌ها

✅ محور واترپمپ توسط تسمه یا چرخ‌دنده به میل‌لنگ موتور متصل است.
✅ بلبرینگ‌ها باعث چرخش نرم پروانه و جلوگیری از اصطکاک بیش از حد می‌شوند.

۲.۴. کاسه‌نمد و درزگیرها

✅ برای جلوگیری از نشت مایع خنک‌کننده به بیرون استفاده می‌شوند.

۲.۵. پولی یا چرخ‌دنده محرک

✅ نیرو را از میل‌لنگ به محور واترپمپ منتقل می‌کند.

---

۳. عملکرد واترپمپ موتور کاترپیلار 3306 چگونه است؟

عملکرد واترپمپ در این موتور به این صورت است:

1. واترپمپ از طریق تسمه یا چرخ‌دنده به حرکت درمی‌آید.
2. پروانه واترپمپ با سرعت بالا شروع به چرخش می‌کند.
3. مایع خنک‌کننده از طریق واترپمپ از رادیاتور به سمت موتور پمپ می‌شود.
4. مایع داغ شده دوباره به سمت رادیاتور هدایت می‌شود تا خنک شود.
5. این فرآیند به‌طور مداوم تکرار شده و دمای موتور را در محدوده‌ی استاندارد نگه می‌دارد.

---

۴. علائم خرابی واترپمپ موتور کاترپیلار 3306

خرابی واترپمپ می‌تواند باعث افزایش دمای موتور و آسیب‌های جدی به آن شود. برخی از مهم‌ترین نشانه‌های خرابی واترپمپ عبارت‌اند از:

۴.۱. نشتی مایع خنک‌کننده

❌ مشاهده‌ی لکه‌های ضدیخ یا آب زیر موتور نشان‌دهنده‌ی فرسودگی کاسه‌نمد یا ترک‌خوردگی بدنه واترپمپ است.

۴.۲. افزایش دمای موتور

❌ اگر واترپمپ به درستی کار نکند، مایع خنک‌کننده نمی‌تواند به‌طور مؤثر جریان یابد و دمای موتور به‌شدت افزایش می‌یابد.

۴.۳. صدای غیرعادی از واترپمپ

❌ خرابی بلبرینگ‌ها یا شکستگی پروانه می‌تواند باعث ایجاد صدای زوزه یا تق‌تق در هنگام کارکرد موتور شود.

۴.۴. عملکرد نامنظم سیستم خنک‌کننده

❌ اگر موتور گاهی داغ و گاهی خنک شود، نشانه‌ای از عملکرد نامناسب واترپمپ است.

۴.۵. خروج بخار از رادیاتور

❌ اگر مایع خنک‌کننده بیش از حد داغ شود، ممکن است از رادیاتور بخار خارج شود که نشانه‌ای از مشکل در واترپمپ است.

---

۵. نحوه نگهداری و افزایش عمر واترپمپ موتور کاترپیلار 3306

✅ بررسی منظم نشتی‌های واترپمپ
✅ تعویض مایع خنک‌کننده در فواصل منظم (حداقل هر ۶ ماه)
✅ بررسی و تعویض تسمه یا چرخ‌دنده واترپمپ در صورت فرسودگی
✅ جلوگیری از استفاده از آب معمولی و استفاده از ضدیخ استاندارد
✅ بررسی عملکرد واترپمپ هنگام سرویس دوره‌ای موتور

---

۶. نکات مهم هنگام خرید واترپمپ برای موتور کاترپیلار 3306

هنگام خرید واترپمپ، به نکات زیر توجه کنید:

✔ شماره فنی دقیق واترپمپ
واترپمپ باید دقیقاً مطابق با شماره فنی موتور کاترپیلار 3306 باشد.

✔ کیفیت ساخت و برند معتبر
بهتر است از برندهای اورجینال و تاییدشده استفاده کنید.

✔ جنس بدنه و پروانه واترپمپ
مدل‌های ساخته‌شده از چدن نشکن یا آلیاژهای مقاوم در برابر خوردگی، دوام بیشتری دارند.

✔ وجود بلبرینگ‌های تقویت‌شده و کاسه‌نمدهای باکیفیت
قطعات داخلی واترپمپ باید از مواد مقاوم در برابر سایش و فشار بالا ساخته شده باشند.

✔ گارانتی و خدمات پس از فروش
قطعات اصلی معمولاً دارای ضمانت و پشتیبانی فنی هستند که باعث اطمینان از کیفیت محصول می‌شود.

---

۷. نتیجه‌گیری

واترپمپ موتور کاترپیلار 3306 یکی از مهم‌ترین قطعات سیستم خنک‌کاری این موتور است

که وظیفه گردش مایع خنک‌کننده و جلوگیری از داغ شدن موتور را بر عهده دارد.

خرابی این قطعه می‌تواند باعث افزایش دما، کاهش عملکرد موتور و آسیب‌های جدی به قطعات داخلی شود.

با نگهداری منظم، تعویض به‌موقع مایع خنک‌کننده و استفاده از واترپمپ باکیفیت می‌توان از خرابی زودرس آن جلوگیری کرد.

اگر قصد خرید واترپمپ اورجینال برای موتور کاترپیلار 3306 را دارید، پیشنهاد می‌شود از تأمین‌کنندگان معتبر مانند رایکایدک خریداری کنید تا از کیفیت و دوام محصول اطمینان حاصل نمایید.





















پمپ آب موتور کاترپیلار 3306 یک جزء حیاتی است که وظیفه گردش مایع خنک کننده در موتور را برای حفظ دمای عملیاتی بهینه بر عهده دارد.

در زیر جزئیات کامل آمده است:

**ویژگی های کلیدی:**

1. **نوع:** پمپ آب گریز از مرکز.

2. **مواد:** به طور معمول از چدن یا آلومینیوم برای دوام و مقاومت در برابر خوردگی ساخته شده است.

3. **مکانیسم درایو:** تسمه محور یا دنده محور، بسته به کاربرد خاص.

4. ** نرخ جریان: ** طراحی شده برای تامین جریان مایع خنک کننده کافی برای نیازهای خنک کننده موتور 3306.

** اجزاء:**

1. ** پروانه: ** مایع خنک کننده را در سیستم حرکت می دهد.

2. **محله:** پروانه را محصور می کند و جریان مایع خنک کننده را هدایت می کند.

3. ** بلبرینگ: ** از شفت پشتیبانی کنید و از عملکرد صاف اطمینان حاصل کنید.

4. ** مهر و موم شفت: ** از نشت مایع خنک کننده جلوگیری می کند.

5. ** قرقره (اگر تسمه محور): ** قدرت را از موتور به پمپ منتقل می کند.

**برنامه های رایج:**

– تجهیزات صنعتی

– ماشین آلات ساختمانی (به عنوان مثال، بولدوزر، بیل مکانیکی)

– موتورهای دریایی

– تولید برق

**نکات تعمیر و نگهداری:**

1. به طور منظم برای نشتی در اطراف محفظه پمپ یا مهر و موم شفت بررسی کنید.

2. صداهای غیرعادی را بررسی کنید که ممکن است نشان دهنده سایش یاتاقان باشد.



3. از کشش مناسب در تسمه محرک اطمینان حاصل کنید (در صورت وجود).

4. در صورت مشاهده علائم آسیب پروانه یا سایش بیش از حد، پمپ را تعویض کنید.

**روند تعویض:**

1. مایع خنک کننده را از موتور تخلیه کنید.

2. تسمه محرک یا اتصال دنده را بردارید.

3. شیلنگ های متصل به پمپ آب را جدا کنید.

4. پمپ قدیمی را باز کرده و خارج کنید.

5. پمپ جدید را با یک واشر یا درزگیر تازه نصب کنید.

6. شیلنگ ها و تسمه ها را دوباره وصل کنید، سپس مایع خنک کننده را دوباره پر کنید.

**شماره قطعه OEM:**

– کاترپیلار بسته به پیکربندی موتور، شماره قطعات مختلفی را برای پمپ آب 3306 ارائه می دهد.

همیشه با استفاده از شماره سریال موتور خود سازگاری را تأیید کنید.

**نشانه های شکست:**

– داغ شدن بیش از حد موتور

– نشت مایع خنک کننده

– عملکرد پر سر و صدا

– کاهش گردش مایع خنک کننده

برای مشخصات دقیق یا تعویض قطعات، به دفترچه راهنمای خدمات کاترپیلار مراجعه کنید یا با نمایندگی مجاز تماس بگیرید.













کاترپیلار 3306 یک موتور دیزلی قوی و قابل اعتماد است که به طور گسترده در کاربردهای صنعتی، ساختمانی و دریایی استفاده می شود.

در زیر جزئیات کلیدی آن آمده است:

مشخصات عمومی:

– **نوع موتور**: موتور دیزلی 6 سیلندر خطی 4 زمانه

– **حجم**: 10.5 لیتر (638 اینچ مکعب)

– ** سوراخ x Stroke **: 121 میلی متر در 152 میلی متر (4.75 اینچ در 6.0 اینچ)

– **نسبت فشرده سازی**: به طور معمول 15.3:1 (بسته به کاربرد متفاوت است)

– **اسپیراسیون**: تنفس طبیعی یا توربوشارژ (بسته به مدل)

– **سیستم خنک کننده**: آب خنک

توان خروجی:

– **اسب بخار**: محدوده بین 150 تا 300 اسب بخار (بر اساس پیکربندی متفاوت است)

– **گشتاور **: تا 1050 پوند فوت (بر اساس کاربرد متفاوت است)

ویژگی ها:

– **سیستم سوخت**: تزریق مستقیم برای احتراق کارآمد سوخت

– **دوام**: برای عمر طولانی و قابلیت اطمینان شناخته شده است

– **کاربردها**: معمولاً در ژنراتورها، بیل مکانیکی، لودرها، بولدوزرها و شناورهای دریایی استفاده می شود.

تعمیر و نگهداری:

– **ظرفیت روغن**: تقریباً 27 لیتر (7 گالن)

– **فاصله های سرویس**: تعویض منظم روغن هر 250 ساعت (توصیه می شود)

– **فیلترها**: فیلترهای سوخت و روغن را در طول تعمیر و نگهداری معمول تعویض کنید.

مزایا:

– دوام و قابلیت اطمینان بالا

– نگهداری آسان با قطعات در دسترس

– مناسب برای کاربردهای سنگین

برای تنظیمات خاص یا اطلاعات فنی دقیق، به دفترچه راهنمای سرویس Caterpillar مراجعه کنید یا با یک فروشنده مجاز تماس بگیرید.









پمپ آب موتور جزء حیاتی سیستم خنک کننده خودرو است.

مایع خنک کننده (مخلوطی از آب و ضد یخ) را از طریق بلوک موتور، سرسیلندر، رادیاتور و هسته بخاری به گردش در می آورد

تا دمای موتور را تنظیم کرده و از گرم شدن بیش از حد جلوگیری کند.

جزئیات کلیدی:

1. **عملکرد**:

– مایع خنک کننده را از رادیاتور به داخل موتور پمپ می کند.

– گردش ثابت را برای حفظ دمای عملیاتی مطلوب تضمین می کند.

2. ** اجزاء **:

– **مسکن**: معمولاً از آلومینیوم یا چدن ساخته می شود.

– **پروانه**: تیغه ای چرخان در داخل پمپ که مایع خنک کننده را حرکت می دهد.

– ** قرقره**: توسط تسمه مارپیچ، تسمه تایم یا زنجیر موتور هدایت می شود.

– ** بلبرینگ و شفت **: پروانه و قرقره را پشتیبانی می کند.

– **Seal**: از نشت مایع خنک کننده جلوگیری می کند.

3. **انواع**:

– **پمپ مکانیکی آب**: تسمه محور است و تا زمانی که موتور کار می کند کار می کند.

– **پمپ آب برقی**: با برق کار می کند و کارایی و کنترل بهتری را ارائه می دهد.

4. **نشانه های شکست**:

– مایع خنک کننده نزدیک پمپ نشت می کند.

– گرم شدن بیش از حد موتور

– صدای ناله یا سنگ زنی از پمپ.

– بخار از رادیاتور.

– سطح خنک کننده پایین

5. **نگهداری**:

– پمپ آب را هر 60000 تا 100000 مایل (یا طبق توصیه) تعویض کنید.

– در طول تعمیر و نگهداری معمولی، نشتی، صدا، یا ساییده شدن تسمه ها را بررسی کنید.

6. **هزینه تعویض **:

– بر اساس نوع وسیله نقلیه متفاوت است اما معمولاً بین 300 تا 750 دلار (قطعات و نیروی کار) متغیر است.

عملکرد صحیح پمپ آب برای سلامت موتور ضروری است. بازرسی های منظم و تعویض به موقع می تواند از آسیب پرهزینه موتور جلوگیری کند.











پمپ آب موتور کاترپیلار یک جزء حیاتی در سیستم خنک کننده موتورهای کاترپیلار است.

این مایع خنک کننده را از طریق بلوک موتور، سرسیلندر و رادیاتور به گردش در می آورد تا دمای عملیاتی بهینه را حفظ کند و از گرمای بیش از حد جلوگیری کند.

جزئیات کلیدی:

1. **عملکرد**:

– مایع خنک کننده را از رادیاتور به داخل موتور پمپ می کند.

– با حفظ جریان خنک کننده، اتلاف مناسب گرما را تضمین می کند.

2. ** اجزاء **:

– ** پروانه**: جریان مایع خنک کننده را ایجاد می کند.

– **محله**: پروانه را محصور می کند و جریان خنک کننده را هدایت می کند.

– ** بلبرینگ **: محور را پشتیبانی کرده و از عملکرد روان اطمینان حاصل کنید.

– **Seal**: از نشت مایع خنک کننده جلوگیری می کند.

3. **انواع**:

– پمپ های آب مکانیکی (که توسط تسمه یا چرخ دنده هدایت می شوند).

– پمپ آب برقی (مورد استفاده در برخی از سیستم های مدرن).

4. **مواد**:

– معمولاً از چدن، آلومینیوم یا فولاد برای دوام ساخته شده است.

5. **نگهداری**:

– به طور مرتب نشتی، صداهای غیرمعمول یا کاهش جریان مایع خنک کننده را بررسی کنید.

– در صورت فرسودگی یا آسیب دیدگی تعویض کنید.

6. **مسائل رایج**:

– شکست مهر و موم منجر به نشتی.

– سایش یاتاقان باعث ایجاد صدا یا خرابی پمپ می شود.

– کاهش راندمان آسیب پروانه.

7. **تعویض**:

– از قطعات OEM (سازنده اصلی تجهیزات) برای سازگاری استفاده کنید.

– دستورالعمل های سازنده را برای نصب دنبال کنید.

8. **برنامه ها**:

– مورد استفاده در تجهیزات سنگین کاترپیلار مانند بیل مکانیکی، لودر، بولدوزر و ژنراتور.

برای مدل های خاص، به دفترچه راهنمای خدمات کاترپیلار مراجعه کنید یا با نمایندگی مجاز تماس بگیرید.











شرکت کاترپیلار تولید کننده پیشرو موتورهای دیزلی و گاز طبیعی است

که طیف وسیعی از موتورها را برای کاربردهای مختلف از جمله ساخت و ساز، معدن، دریایی، تولید برق و مصارف صنعتی ارائه می دهد.

در زیر جزئیات کلیدی در مورد موتورهای کاترپیلار آمده است:

1. **انواع موتور**

– **موتورهای دیزل **: موتورهای با کارایی بالا که در تجهیزات سنگین استفاده می شوند.

– **موتورهای گاز طبیعی**: طراحی شده برای کارایی و آلایندگی کمتر.

– **موتورهای دوگانه سوز**: با گازوئیل و گاز طبیعی کار می کنند.

– **موتورهای دریایی**: ساخته شده برای شناورهای تجاری و تفریحی.

– **موتورهای صنعتی**: مورد استفاده در پمپ ها، کمپرسورها و سایر ماشین آلات صنعتی.

2. **محدوده قدرت**

– موتورهای کاترپیلار از موتورهای کوچک با 5 کیلووات (7 اسب بخار) تا موتورهای بزرگ بیش از 16000 کیلووات (21500 اسب بخار) متغیر است.

3. **برنامه ها**

– **تجهیزات ساختمانی**: بیل مکانیکی، لودر، بولدوزر و غیره.

– **تجهیزات معدن **: کامیون های حمل و نقل، مته ها و بیل ها.

– **تولید برق**: مجموعه ژنراتورهای دیزلی و گازی برای برق آماده به کار یا مداوم.

– **دریایی**: نیروی محرکه و کمکی برای کشتی ها.

– **نفت و گاز**: موتورهای دکل های حفاری، پمپ ها و کمپرسورها.

4. **سری موتورهای محبوب**

– **سری C**: معروف به دوام و کارایی سوخت.

– **سری 3500**: موتورهای سنگین برای استخراج از معادن، دریایی و تولید برق.

– **سری G کاترپیلار**: موتورهای گاز طبیعی برای راه حل های انرژی پاک تر.

– **Cat 3406/3412**: به طور گسترده در کاربردهای صنعتی و دریایی استفاده می شود.

5. **ویژگی های کلیدی**

– **تکنولوژی پیشرفته**: سیستم های کنترل الکترونیکی برای عملکرد و تشخیص بهتر.

– **بازده سوخت**: احتراق بهینه برای کاهش مصرف سوخت.

– **دوام**: ساخته شده برای مقاومت در برابر محیط های خشن.

– **انطباق با انتشار **: مطابق با استانداردهای جهانی مانند EPA Tier 4، مرحله V اتحادیه اروپا، و مقررات IMO.

6. **نگهداری و پشتیبانی**

– کاترپیلار پشتیبانی گسترده ای را از طریق شبکه فروش جهانی خود ارائه می دهد و خدمات تعمیر و نگهداری و قطعات را ارائه می دهد.

برای مدل های خاص موتور یا مشخصات فنی، به وب سایت رسمی کاترپیلار مراجعه کنید یا کاتالوگ محصولات آنها را ببینید.









پمپ های آب کاترپیلار اجزای ضروری در موتورهای کاترپیلار هستند

که برای گردش مایع خنک کننده از طریق بلوک موتور، رادیاتور و سایر اجزای سیستم خنک کننده طراحی شده اند.

در زیر جزئیات کلیدی آمده است:

1. **عملکرد**:

– با گردش مایع خنک کننده دمای موتور را بهینه حفظ می کند.

– از گرمای بیش از حد جلوگیری می کند و عملکرد کارآمد موتور را تضمین می کند.

2. **اجزای**:

– ** پروانه**: مایع خنک کننده را در سیستم حرکت می دهد.

– **محفظه**: از اجزای داخلی محافظت می کند و به موتور متصل می شود.

– ** بلبرینگ **: محور پروانه را برای عملکرد روان پشتیبانی کنید.

– ** مهر و موم **: جلوگیری از نشت مایع خنک کننده.

3. **انواع**:

– پمپ های آب مکانیکی (که توسط تسمه یا چرخ دنده هدایت می شوند).

– پمپ آب برقی (مورد استفاده در سیستم های مدرن).

4. **برنامه ها**:

– مورد استفاده در ماشین آلات سنگین کاترپیلار مانند بیل مکانیکی، لودر، بولدوزر و ژنراتور.

– سازگار با مدل های مختلف موتور کاترپیلار (به عنوان مثال، C7، C9، C15، 3406، و غیره).

5. **نگهداری**:

– به طور مرتب از نظر نشتی، سر و صدا یا کاهش جریان مایع خنک کننده بازرسی کنید.

– در صورت آسیب دیدن آب بندی، یاتاقان ها یا کل پمپ را تعویض کنید.

– از قطعات اصلی کاترپیلار برای تعویض برای اطمینان از سازگاری و دوام استفاده کنید.

6. **مسائل رایج**:

– نشتی ناشی از فرسودگی درزگیرها.

– خرابی بلبرینگ باعث ایجاد صدا یا عملکرد نامناسب می شود.

– آسیب پروانه باعث کاهش گردش مایع خنک کننده می شود.

7. **جایگزینی**:

– راهنمای موتور را برای دستورالعمل های خاص دنبال کنید.

– هنگام نصب پمپ جدید از مشخصات گشتاور مناسب اطمینان حاصل کنید.

– پس از تعویض سیستم خنک کننده را تخلیه کنید تا حفره های هوا خارج شود.

برای مشخصات دقیق، به دفترچه راهنمای سرویس موتور مدل کاترپیلار خود مراجعه کنید یا با نمایندگی مجاز کاترپیلار تماس بگیرید.

2W8003;1727772e
