توضیحات

موتور کاترپیلار

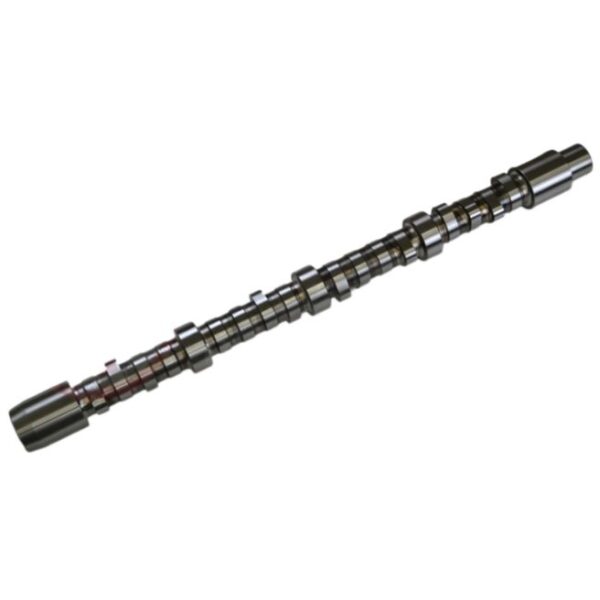

میل سوپاپ موتور کاترپیلار 3408 یک جزء حیاتی در این موتور دیزلی V8 است که وظیفه کنترل زمان بندی و عملکرد سوپاپ های ورودی و خروجی را بر عهده دارد.

در زیر جزئیات کلیدی آمده است:

مشخصات عمومی:

1. **مواد**: فولاد یا چدن با استحکام بالا.

2. **پیکربندی**: تک میل بادامک واقع در بلوک (طراحی OHV).

3. **آرایش دریچه**: با بازوهای راکر کار می کند.

4. **تعداد لوب**: 16 لوب (8 ورودی و 8 خروجی برای پیکربندی V8).

ویژگی های کلیدی:

– **تایمینگ**: میل سوپاپ از میل لنگ با دنده هدایت می شود و زمان بندی دقیق سوپاپ را تضمین می کند.

– **طراحی لوب**: برای دوام و احتراق کارآمد سوخت بهینه شده است.

– **دوام**: طراحی شده برای تحمل بارهای بالا و ساعات عملیاتی طولانی که در کاربردهای سنگین معمول است.

برنامه های کاربردی:

– مورد استفاده در تجهیزات صنعتی، دریایی و سنگین مانند ژنراتورها، کامیون ها و ماشین آلات ساختمانی.

برای مشخصات دقیق (به عنوان مثال، بلند کردن لوب، مدت زمان، یا زمان)، به دفترچه راهنمای خدمات کاترپیلار برای موتور 3408 مراجعه کنید یا با یک فروشنده معتبر کاترپیلار مشورت کنید.











موتور کاترپیلار 3408









کاترپیلار 3408 یک موتور دیزلی قوی و V8 است که به طور گسترده در کاربردهای صنعتی، دریایی و کارهای سنگین استفاده می شود.

در زیر جزئیات کلیدی آن آمده است:

مشخصات عمومی:

– **نوع موتور**: 4 زمانه، دیزل V8 توربوشارژ

– **حجم**: 18.0 لیتر (1098 اینچ مکعب)

– ** سوراخ x Stroke **: 137 میلی متر x 152 میلی متر (5.4 در 6.0 اینچ)

– **نسبت فشرده سازی**: 14.5:1

– **اسپیراسیون**: دارای توربو شارژ و پس خنک کننده

– **پیکربندی**: V8، زاویه 90 درجه

عملکرد:

– **محدوده اسب بخار**: 400-520 اسب بخار (298-388 کیلووات) بسته به پیکربندی

– **گشتاور **: حداکثر 1800 پوند فوت (2440 نیوتن متر)

– ** محدوده دور در دقیقه **: معمولا بین 1200-2100 دور در دقیقه کار می کند

برنامه های کاربردی:

– نیروی محرکه دریایی

– تولید برق

– تجهیزات صنعتی (مانند معدن، میدان نفتی)

– کامیون های سنگین

ویژگی ها:

– بلوک و سرسیلندر چدنی بادوام

– تزریق مستقیم سوخت برای کارایی

– توربوشارژ برای افزایش توان خروجی

– عمر طولانی با نگهداری مناسب

تعمیر و نگهداری:

– تعویض منظم روغن (هر 250 ساعت یا طبق توصیه)

– تعویض فیلتر بنزین و فیلتر هوا

– تنظیم دوره ای سوپاپ

– بررسی سیستم خنک کننده برای جلوگیری از گرمای بیش از حد

این موتور به دلیل قابلیت اطمینان و توانایی خود در رسیدگی به بارهای کاری سخت شناخته شده است.













میل سوپاپ موتور کاترپیلار











میل سوپاپ یک جزء حیاتی در موتور احتراق داخلی است که وظیفه کنترل زمان بندی و عملکرد سوپاپ های ورودی و خروجی را بر عهده دارد.

در زیر جزئیات کلیدی در مورد میل بادامک آورده شده است:

1. **عملکرد**:

– تبدیل حرکت چرخشی از میل لنگ به حرکت خطی برای باز و بسته کردن سوپاپ های موتور.

– از ورود مناسب مخلوط هوا و سوخت و خروج گازهای خروجی در زمان بندی دقیق اطمینان می دهد.

2. **موقعیت مکانی**:

– یا در سر سیلندر (میل سوپاپ بالای سر – OHC) یا در داخل بلوک موتور (طراحی Cam-in-block) یافت می شود.

3. **اجزای**:

– **لوب ها**: بخش های برجسته ای که بر روی بالابرها یا بازوهای راکر فشار می آورند تا دریچه ها باز شوند.

– **بلبرینگ**: میل سوپاپ را پشتیبانی کنید و اجازه دهید به آرامی بچرخد.

– **دنده تایمینگ/زنجیر/تسمه**: میل سوپاپ را به میل لنگ متصل می کند تا هماهنگی را حفظ کند.

4. **انواع**:

– ** تک میل بادامک سقفی (SOHC) **: یک میل سوپاپ در هر بانک سیلندر.

– ** دو میل بادامک سقفی (DOHC) **: دو میل سوپاپ در هر بانک سیلندر (یکی برای سوپاپ های ورودی، یکی برای اگزوز).

– **موتورهای فشار دهنده**: میل سوپاپ واقع در بلوک موتور، با استفاده از میله های فشار دهنده برای فعال کردن سوپاپ ها.

5. **مواد**:

– معمولاً از چدن یا فولاد بیلت برای دوام و مقاومت در برابر سایش ساخته شده است.

6. **شرایط کلیدی**:

– **بالابر**: ارتفاعی که دریچه توسط لوب بادامک باز می شود.

– **دوره**: مدت زمان باز ماندن شیر در حین چرخش.

– **همپوشانی**: زمانی که هر دو دریچه ورودی و خروجی به طور همزمان باز هستند.

7. **تاثیر عملکرد**:

– میل‌ سوپاپ های با کارایی بالا دارای پروفایل‌های تهاجمی‌تر (بالابر بالا و مدت زمان طولانی‌تر) برای افزایش جریان هوا و توان خروجی هستند.

– میل سوپاپ استوک اولویت را به کارایی سوخت و عملکرد روان دارد.

8. **نگهداری**:

– تعویض منظم روغن از سایش لوب های میل سوپاپ جلوگیری می کند.

– تعویض تسمه تایم/زنجیر همگام سازی مناسب را تضمین می کند.

9. **مسائل رایج**:

– لوب ها یا بلبرینگ های فرسوده.

– زمان بندی نامناسب به دلیل کشیدگی یا شکستگی زنجیر/تسمه تایم.

میل بادامک نقشی حیاتی در عملکرد، کارایی و قابلیت اطمینان موتور دارد.







میل سوپاپ موتور کاترپیلار یک جزء حیاتی در موتور احتراق داخلی است که وظیفه کنترل زمان و حرکت سوپاپ های ورودی و خروجی را بر عهده دارد.

در زیر جزئیات کلیدی آمده است:

1. **عملکرد**:

– حرکت چرخشی از میل لنگ را به حرکت خطی به باز/بستن دریچه ها تبدیل می کند.

– از ورود مناسب مخلوط هوا و سوخت و خروج گازهای خروجی اطمینان می دهد.

2. **مواد**:

– معمولاً از فولاد آهنگری یا چدن برای دوام و مقاومت در برابر سایش ساخته شده است.

3. **طراحی**:

– شامل لوب ها است که به بالابرها یا بازوهای تکان دهنده فشار می آورند تا دریچه ها را کار کنند.

– شکل و نیمرخ لوب ها زمان، بالابر و مدت زمان سوپاپ را تعیین می کند.

4. **انواع**:

– تک میل سوپاپ سقفی (SOHC): یک میل بادامک در هر بانک سیلندر.

– دو میل سوپاپ سقفی (DOHC): دو میل بادامک در هر بانک سیلندر.

– میل سوپاپ درون بلوک: در داخل بلوک موتور قرار دارد (در طرح های قدیمی تر).

5. **برنامه ها**:

– در موتورهای دیزل کاترپیلار برای تجهیزات سنگین مانند بیل مکانیکی، بلدوزر و ژنراتور استفاده می شود.

6. **نگهداری**:

– بازرسی منظم برای سایش، ترک یا آسیب.

– روغن کاری مناسب برای جلوگیری از سایش زودرس ضروری است.

7. **مسائل رایج**:

– سایش میل سوپاپ به دلیل روانکاری ضعیف.

– شکستگی لوب ها یا ناهماهنگی که باعث عملکرد نامناسب دریچه می شود.

برای مدل‌های خاص موتور کاترپیلار، برای مشخصات دقیق و روش‌های نگهداری به دفترچه راهنمای سرویس مراجعه کنید.



























شرکت کاترپیلار تولید کننده پیشرو موتورهای دیزلی و گازی است که عمدتاً در ساخت و ساز، معدن، تولید برق، دریایی و کاربردهای صنعتی استفاده می شود.

در زیر جزئیات کلیدی در مورد موتورهای کاترپیلار آمده است:

1. **انواع موتور**

– **موتورهای دیزل **: شناخته شده برای دوام، کارایی سوخت و عملکرد بالا.

– **موتورهای گازی**: مورد استفاده در تولید برق و کاربردهای صنعتی.

– **موتورهای دوگانه سوز**: با گازوئیل و گاز طبیعی کار می کنند.

– **موتورهای دریایی**: برای نیروی محرکه و کمکی در کشتی ها طراحی شده است.

2. **برنامه ها**

– تجهیزات ساختمانی (بیل مکانیکی، لودر، بولدوزر)

– ماشین آلات معدن

– تولید برق (استاندبای، پرایم و برق پیوسته)

– شناورهای دریایی (سیستم های پیشران و کمکی)

– صنعت نفت و گاز (دکل حفاری، پمپ)

– مصارف صنعتی (پمپ، کمپرسور)

3. **سری موتورهای محبوب**

– **سری C**: موتورهای با کارایی بالا برای کاربردهای سنگین.

– **سری 3500**: موتورهای بزرگ برای تولید معدن، دریایی و نیرو.

– **کاترپیلار C7، C9، C13، C15، C18**: به طور گسترده در کامیون ها، ژنراتورها و ماشین های صنعتی استفاده می شود.

– **سری Cat 3600**: برای تولید برق در مقیاس بزرگ و استفاده دریایی.

– **Cat G-Series **: موتورهای گازسوز برای تولید برق.

4. **ویژگی های کلیدی**

– **بازده بالا**: سیستم های سوخت پیشرفته برای مصرف سوخت بهتر.

– **دوام **: ساخته شده برای مقاومت در برابر محیط های خشن.

– **انطباق با انتشار **: مطابق با استانداردهای جهانی انتشار (EPA Tier 4، EU Stage V).

– **تکنولوژی پیشرفته**: مجهز به فناوری ACERT™ برای بهبود احتراق و کاهش انتشار گازهای گلخانه ای.

– ** سهولت نگهداری **: طراحی مدولار برای سرویس دهی آسان تر.

5. **محدوده قدرت**

– موتورها از واحدهای کوچک با توان تولید 10 کیلووات تا موتورهای عظیم با توان تولید بیش از 16000 کیلووات متغیر هستند.

6. **گزینه های سوخت**

– گزینه های دیزل، گاز طبیعی، بیوگاز، پروپان و دوگانه سوز.

7. **پشتیبانی و خدمات**

– شبکه جهانی فروش قطعات، خدمات و نگهداری.

– نظارت از راه دور از طریق Cat Connect برای بهینه سازی عملکرد.

برای مدل های خاص موتور یا مشخصات فنی، به وب سایت رسمی کاترپیلار مراجعه کنید یا به کاتالوگ محصولات آنها مراجعه کنید.











کاترپیلار یک شرکت چندملیتی پیشرو آمریکایی است که ماشین آلات، موتورها، محصولات مالی و بیمه را به مشتریان در سراسر جهان طراحی، تولید و می فروشد.

در زیر جزئیات کلیدی آمده است:

اطلاعات عمومی:

– **تاسیس**: 15 آوریل 1925

– **دفتر مرکزی **: ایروینگ، تگزاس، ایالات متحده آمریکا

– **مدیرعامل **: جیم آمپلبی (از سال 2023)

– ** نماد علامت **: CAT (NYSE)

– **صنعت**: ساخت و ساز، معدن، انرژی و حمل و نقل

محصولات و خدمات:

1. **ماشین آلات**:

– بیل مکانیکی

– بولدوزرها

– لودرها

– موتور گریدر

– لودرهای بکهو

– Skid Steer Loader

2. **موتورها**:

– موتورهای دیزلی

– موتورهای گاز طبیعی

– موتورهای دریایی

– موتورهای صنعتی

3. **سیستم های قدرت**:

– ژنراتورها

– نیروگاه ها

– راه حل های انرژی های تجدید پذیر

4. **خدمات مالی**:

– تامین مالی تجهیزات

– بیمه

– لیزینگ

5. **راه حل های فناوری**:

– ماشین های خودمختار

– مدیریت ناوگان

– تجزیه و تحلیل داده ها برای بهینه سازی تجهیزات

بازارهای کلیدی:

– ساخت و ساز

– معدن

– نفت و گاز

– کشاورزی

– تولید برق

– صنایع ریلی و دریایی

حضور جهانی:

– در بیش از 190 کشور فعال است

– امکانات تولیدی در مناطق متعدد از جمله آمریکای شمالی، اروپا، آسیا و آمریکای جنوبی.

اهداف پایداری:

– تمرکز بر کاهش انتشار گازهای گلخانه ای.

– توسعه تجهیزات الکتریکی و هیبریدی.

– تعهد به راه حل های انرژی های تجدیدپذیر.

حقایق قابل توجه:

– کاترپیلار بزرگترین تولید کننده تجهیزات ساختمانی و معدنی در جهان است.

– معروف به ماشین های زرد نمادین خود.

– قطعات و خدمات پس از فروش را از طریق شبکه فروش جهانی خود ارائه می دهد.

برای اطلاعات بیشتر، از وب سایت رسمی آنها دیدن کنید: [www.caterpillar.com](http://www.caterpillar.com).

1007408 3330426 4P7696 4P0730 6N1401 6N1405 6N4990 6N4991 1W5060 2W7980 6N5673
