توضیحات

موتور کاترپیلار

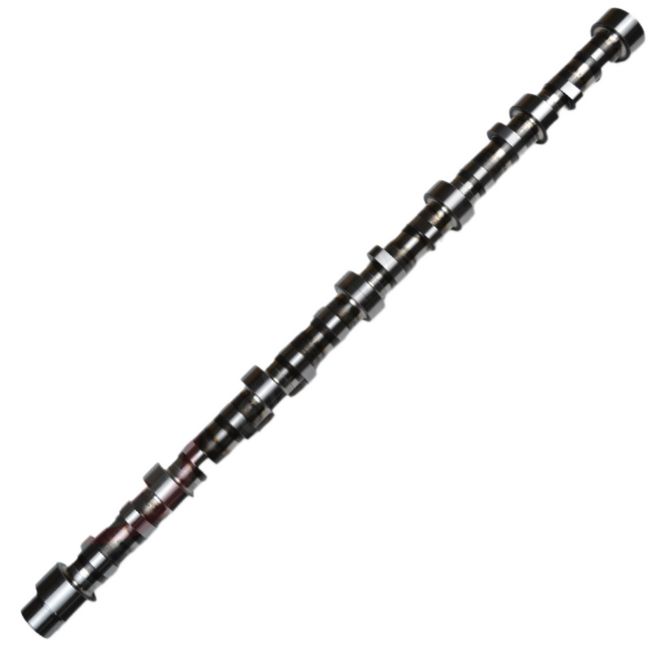

میل سوپاپ موتور کاترپیلار 3406 جزء مهمی است که مسئول کنترل زمان بندی و عملکرد سوپاپ های ورودی و خروجی است.

در زیر جزئیات کلیدی آمده است:

مشخصات عمومی:

1. **مواد **: به طور معمول از فولاد آهنگری یا چدن برای دوام ساخته می شود.

2. **نوع**: طراحی میل بادامک بالای سر (OHC).

3. **پیکربندی**: تک میل بادامک که هر دو سوپاپ ورودی و خروجی را از طریق بازوهای راکر کار می کند.

4. **لوب ها**: لوب های دقیق ماشین کاری شده برای اطمینان از زمان بندی و بالا بردن دقیق سوپاپ.

ویژگی های کلیدی:

1. ** زمان بندی سوپاپ **: بهینه شده برای عملکرد موتور دیزل، تعادل قدرت و بهره وری سوخت.

2. **دوام**: طراحی شده برای مقاومت در برابر فشارها و دماهای بالا در کاربردهای سنگین.

3. **سازگاری**: مخصوص موتورهای سری کاترپیلار 3406، شامل تغییراتی مانند 3406B، 3406C، و 3406E.

مسائل رایج:

1. **ساییدگی و پارگی**: لوب ها ممکن است در طول زمان فرسوده شوند و منجر به کاهش عملکرد شود.

2. ** بلبرینگ میل سوپاپ **: ممکن است به دلیل روغن کاری ناکافی از کار بیفتد.

3. **مشکلات زمان‌بندی **: نصب یا فرسودگی نادرست می‌تواند باعث مشکلات زمان‌بندی شود.

نکات نگهداری:

1. به طور منظم برای سایش یا آسیب بازرسی کنید.

2. از روانکاری مناسب با روغن با کیفیت بالا اطمینان حاصل کنید.

3. برای جلوگیری از آسیب بیشتر موتور، قطعات فرسوده را به سرعت تعویض کنید.

برای مشخصات دقیق (به عنوان مثال، بلند کردن لوب، مدت زمان و غیره)، به دفترچه راهنمای سرویس Caterpillar مخصوص مدل موتور خود مراجعه کنید.











موتور کاترپیلار 3406









کاترپیلار 3406 یک موتور دیزل خطی 6 سنگین است که به طور گسترده در کاربردهای صنعتی، دریایی و حمل و نقل استفاده می شود.

در زیر جزئیات کلیدی آن آمده است:

مشخصات عمومی:

– **نوع موتور**: 6 سیلندر خطی، 4 زمانه دیزل

– **حجم**: 14.6 لیتر (893 اینچ مکعب)

– ** سوراخ x Stroke **: 137 میلی متر x 165 میلی متر (5.4 در 6.5 اینچ)

– **نسبت فشرده سازی**: به طور معمول 14.5:1 (بر اساس مدل متفاوت است)

– **اسپیراسیون**: توربوشارژ و پس از خنک شدن (بر اساس پیکربندی متفاوت است)

– **سیستم سوخت**: تزریق واحد مکانیکی یا الکترونیکی (بسته به نسخه)

توان خروجی:

– **محدوده اسب بخار**: 250–800 اسب بخار (بسته به کاربرد و مدل متفاوت است)

– **گشتاور **: حداکثر 2500 پوند فوت

برنامه های کاربردی:

– ** باربری **: کامیون های مسافت طولانی، وسایل نقلیه حرفه ای

– **صنعتی**: ژنراتور، پمپ، کمپرسور

– **دریایی**: نیروی محرکه و کمکی

– **ساخت و ساز**: تجهیزات سنگین مانند بولدوزر و بیل مکانیکی

ویژگی ها:

– **دوام**: شناخته شده برای قابلیت اطمینان و عمر طولانی.

– **قابل بازسازی**: برای بازسازی های متعدد طراحی شده و در طول زمان مقرون به صرفه است.

– **بازده سوخت**: مصرف سوخت رقابتی برای کلاس خود.

– **نسخه**: در پیکربندی مکانیکی (3406B) و الکترونیکی (3406E) موجود است.

تعمیر و نگهداری:

– **ظرفیت روغن**: ~ 9 گالن (34 لیتر)

– ** فواصل سرویس **: روغن به طور منظم هر 15000 مایل یا طبق توصیه تعویض می شود.

– **مشکلات رایج**: فرسودگی انژکتور، خرابی توربوشارژر و نشت واشر سر (با افزایش سن).

سری 3406 توسط Cat C15 جایگزین شده است، اما به دلیل استحکام و سهولت تعمیر و نگهداری همچنان محبوب است.











میل سوپاپ یک جزء حیاتی در موتور احتراق داخلی است که وظیفه کنترل زمان بندی و عملکرد سوپاپ های ورودی و خروجی را بر عهده دارد.

در زیر جزئیات کلیدی در مورد میل سوپاپ آورده شده است:

1. **عملکرد**:

– تبدیل حرکت چرخشی از میل لنگ به حرکت خطی برای باز و بسته کردن سوپاپ های موتور.

– از ورود مناسب مخلوط هوا و سوخت و خروج گازهای خروجی در زمان بندی دقیق اطمینان می دهد.

2. **موقعیت مکانی**:

– یا در سر سیلندر (میل سوپاپ بالای سر – OHC) یا در داخل بلوک موتور (طراحی Cam-in-block) یافت می شود.

3. **اجزای**:

– **لوب ها**: بخش های برجسته ای که بر روی بالابرها یا بازوهای راکر فشار می آورند تا دریچه ها باز شوند.

– **بلبرینگ**: میل سوپاپ را پشتیبانی کنید و اجازه دهید به آرامی بچرخد.

– **دنده تایمینگ/زنجیر/تسمه**: میل سوپاپ را به میل لنگ متصل می کند تا هماهنگی را حفظ کند.

4. **انواع**:

– ** تک میل سوپاپ سقفی (SOHC) **: یک میل سوپاپ در هر بانک سیلندر.

– ** دو میل سوپاپ سقفی (DOHC) **: دو میل سوپاپ در هر بانک سیلندر (یکی برای سوپاپ های ورودی، یکی برای اگزوز).

– **موتورهای فشار دهنده**: میل سوپاپ واقع در بلوک موتور، با استفاده از میله های فشار دهنده برای فعال کردن سوپاپ ها.

5. **مواد**:

– معمولاً از چدن یا فولاد بیلت برای دوام و مقاومت در برابر سایش ساخته شده است.

6. **شرایط کلیدی**:

– **بالابر**: ارتفاعی که دریچه توسط لوب بادامک باز می شود.

– **دوره**: مدت زمان باز ماندن شیر در حین چرخش.

– **همپوشانی**: زمانی که هر دو دریچه ورودی و خروجی به طور همزمان باز هستند.

7. **تاثیر عملکرد**:

– میل‌سوپاپ های با کارایی بالا دارای پروفایل‌های تهاجمی‌تر (بالابر بالا و مدت زمان طولانی‌تر) برای افزایش جریان هوا و توان خروجی هستند.

– میل سوپاپ استوک اولویت را به کارایی سوخت و عملکرد روان دارد.

8. **نگهداری**:

– تعویض منظم روغن از سایش لوب های میل سوپاپ جلوگیری می کند.

– تعویض تسمه تایم/زنجیر همگام سازی مناسب را تضمین می کند.

9. **مسائل رایج**:

– لوب ها یا بلبرینگ های فرسوده.

– زمان بندی نامناسب به دلیل کشیدگی یا شکستگی زنجیر/تسمه تایم.

میل سوپاپ نقشی حیاتی در عملکرد، کارایی و قابلیت اطمینان موتور دارد.











میل سوپاپ موتور کاترپیلار یک جزء حیاتی در موتور احتراق داخلی است که وظیفه کنترل زمان و حرکت سوپاپ های ورودی و خروجی را بر عهده دارد.

در زیر جزئیات کلیدی آمده است:

1. **عملکرد**:

– حرکت چرخشی از میل لنگ را به حرکت خطی به باز/بستن دریچه ها تبدیل می کند.

– از ورود مناسب مخلوط هوا و سوخت و خروج گازهای خروجی اطمینان می دهد.

2. **مواد**:

– معمولاً از فولاد آهنگری یا چدن برای دوام و مقاومت در برابر سایش ساخته شده است.

3. **طراحی**:

– شامل لوب ها (سوپاپ ها) است که به بالابرها یا بازوهای تکان دهنده فشار می آورند تا دریچه ها را کار کنند.

– شکل و نیمرخ لوب ها زمان، بالابر و مدت زمان سوپاپ را تعیین می کند.

4. **انواع**:

– تک میل سوپاپ سقفی (SOHC): یک میل سوپاپ در هر بانک سیلندر.

– دو میل سوپاپ سقفی (DOHC): دو میل سوپاپ در هر بانک سیلندر.

– میل سوپاپ درون بلوک: در داخل بلوک موتور قرار دارد (در طرح های قدیمی تر).

5. **برنامه ها**:

– در موتورهای دیزل کاترپیلار برای تجهیزات سنگین مانند بیل مکانیکی، بلدوزر و ژنراتور استفاده می شود.

6. **نگهداری**:

– بازرسی منظم برای سایش، ترک یا آسیب.

– روغن کاری مناسب برای جلوگیری از سایش زودرس ضروری است.

7. **مسائل رایج**:

– سایش میل سوپاپ به دلیل روانکاری ضعیف.

– شکستگی لوب ها یا ناهماهنگی که باعث عملکرد نامناسب دریچه می شود.

برای مدل‌های خاص موتور کاترپیلار، برای مشخصات دقیق و روش‌های نگهداری به دفترچه راهنمای سرویس مراجعه کنید.





















شرکت کاترپیلار تولید کننده پیشرو موتورهای دیزلی و گازی است که عمدتاً در ساخت و ساز، معدن، تولید برق، دریایی و کاربردهای صنعتی استفاده می شود.

در زیر جزئیات کلیدی در مورد موتورهای کاترپیلار آمده است:

1. **انواع موتور**

– **موتورهای دیزل **: شناخته شده برای دوام، کارایی سوخت و عملکرد بالا.

– **موتورهای گازی**: مورد استفاده در تولید برق و کاربردهای صنعتی.

– **موتورهای دوگانه سوز**: با گازوئیل و گاز طبیعی کار می کنند.

– **موتورهای دریایی**: برای نیروی محرکه و کمکی در کشتی ها طراحی شده است.

2. **برنامه ها**

– تجهیزات ساختمانی (بیل مکانیکی، لودر، بولدوزر)

– ماشین آلات معدن

– تولید برق (استاندبای، پرایم و برق پیوسته)

– شناورهای دریایی (سیستم های پیشران و کمکی)

– صنعت نفت و گاز (دکل حفاری، پمپ)

– مصارف صنعتی (پمپ، کمپرسور)

3. **سری موتورهای محبوب**

– **سری C**: موتورهای با کارایی بالا برای کاربردهای سنگین.

– **سری 3500**: موتورهای بزرگ برای تولید معدن، دریایی و نیرو.

– **کاترپیلار C7، C9، C13، C15، C18**: به طور گسترده در کامیون ها، ژنراتورها و ماشین های صنعتی استفاده می شود.

– **سری Cat 3600**: برای تولید برق در مقیاس بزرگ و استفاده دریایی.

– **Cat G-Series **: موتورهای گازسوز برای تولید برق.

4. **ویژگی های کلیدی**

– **بازده بالا**: سیستم های سوخت پیشرفته برای مصرف سوخت بهتر.

– **دوام **: ساخته شده برای مقاومت در برابر محیط های خشن.

– **انطباق با انتشار **: مطابق با استانداردهای جهانی انتشار (EPA Tier 4، EU Stage V).

– **تکنولوژی پیشرفته**: مجهز به فناوری ACERT™ برای بهبود احتراق و کاهش انتشار گازهای گلخانه ای.

– ** سهولت نگهداری **: طراحی مدولار برای سرویس دهی آسان تر.

5. **محدوده قدرت**

– موتورها از واحدهای کوچک با توان تولید 10 کیلووات تا موتورهای عظیم با توان تولید بیش از 16000 کیلووات متغیر هستند.

6. **گزینه های سوخت**

– گزینه های دیزل، گاز طبیعی، بیوگاز، پروپان و دوگانه سوز.

7. **پشتیبانی و خدمات**

– شبکه جهانی فروش قطعات، خدمات و نگهداری.

– نظارت از راه دور از طریق Cat Connect برای بهینه سازی عملکرد.

برای مدل های خاص موتور یا مشخصات فنی، به وب سایت رسمی کاترپیلار مراجعه کنید یا به کاتالوگ محصولات آنها مراجعه کنید.













کاترپیلار یک شرکت چندملیتی پیشرو آمریکایی است که ماشین آلات، موتورها، محصولات مالی و بیمه را به مشتریان در سراسر جهان طراحی، تولید و می فروشد.

در زیر جزئیات کلیدی آمده است:

اطلاعات عمومی:

– **تاسیس**: 15 آوریل 1925

– **دفتر مرکزی **: ایروینگ، تگزاس، ایالات متحده آمریکا

– **مدیرعامل **: جیم آمپلبی (از سال 2023)

– ** نماد علامت **: CAT (NYSE)

– **صنعت**: ساخت و ساز، معدن، انرژی و حمل و نقل

محصولات و خدمات:

1. **ماشین آلات**:

– بیل مکانیکی

– بلدوزرها

– لودرها

– موتور گریدر

– لودرهای بکهو

– Skid Steer Loader

2. **موتورها**:

– موتورهای دیزلی

– موتورهای گاز طبیعی

– موتورهای دریایی

– موتورهای صنعتی

3. **سیستم های قدرت**:

– ژنراتورها

– نیروگاه ها

– راه حل های انرژی های تجدید پذیر

4. **خدمات مالی**:

– تامین مالی تجهیزات

– بیمه

– لیزینگ

5. **راه حل های فناوری**:

– ماشین های خودمختار

– مدیریت ناوگان

– تجزیه و تحلیل داده ها برای بهینه سازی تجهیزات

بازارهای کلیدی:

– ساخت و ساز

– معدن

– نفت و گاز

– کشاورزی

– تولید برق

– صنایع ریلی و دریایی

حضور جهانی:

– در بیش از 190 کشور فعال است

– امکانات تولیدی در مناطق متعدد از جمله آمریکای شمالی، اروپا، آسیا و آمریکای جنوبی.

اهداف پایداری:

– تمرکز بر کاهش انتشار گازهای گلخانه ای.

– توسعه تجهیزات الکتریکی و هیبریدی.

– تعهد به راه حل های انرژی های تجدیدپذیر.

حقایق قابل توجه:

– کاترپیلار بزرگترین تولید کننده تجهیزات ساختمانی و معدنی در جهان است.

– معروف به ماشین های زرد نمادین خود.

– قطعات و خدمات پس از فروش را از طریق شبکه فروش جهانی خود ارائه می دهد.

1007408 3330426 4P7696 4P0730 6N1401 6N1405 6N4990 6N4991
