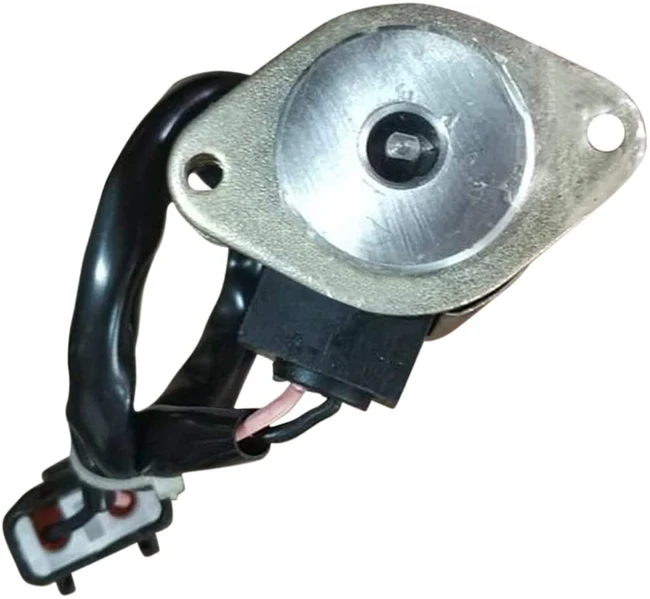

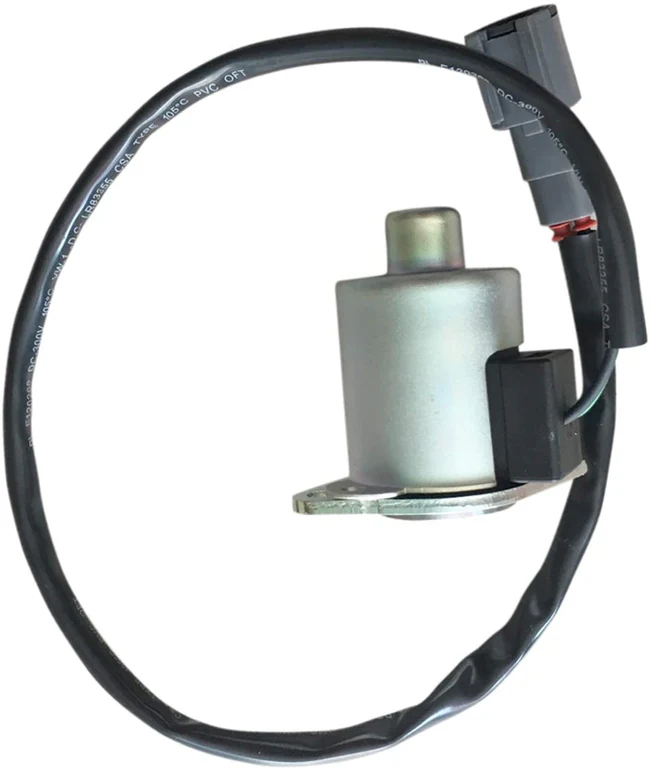

شیر برقی بیل مکانیکی کوماتسو PC200-6 یکی از قطعات کلیدی در این سیستم است که وظیفه کنترل جریان روغن هیدرولیک را بر عهده دارد.

عملکرد صحیح این قطعه تأثیر مستقیمی بر سرعت، دقت و بهره‌وری بیل مکانیکی دارد.

بیل مکانیکی کوماتسو PC200-6 یکی از ماشین‌آلات پرکاربرد در صنایع راه‌سازی، معدنی و ساختمانی است.

این دستگاه دارای سیستم هیدرولیک پیشرفته است که عملکرد دقیق و قدرتمندی را ارائه می‌دهد.

در این مقاله، به بررسی وظایف، مشخصات، نحوه عملکرد، علائم خرابی، نکات تعمیر و نگهداری، و راهنمای خرید شیر برقی بیل مکانیکی کوماتسو PC200-6 می‌پردازیم.

۱. شیر برقی چیست و چه وظیفه‌ای دارد؟

شیر برقی یکی از قطعات اصلی سیستم هیدرولیک در بیل مکانیکی است که وظیفه کنترل جریان و فشار روغن هیدرولیک را بر عهده دارد.

این قطعه با دریافت سیگنال الکتریکی از ECU (واحد کنترل الکترونیکی) باز و بسته شده و مسیر جریان روغن را تنظیم می‌کند.

🔹 وظایف اصلی شیر برقی در بیل مکانیکی کوماتسو PC200-6:

• کنترل دقیق حرکت بازوها، بوم و چکش هیدرولیکی
• تنظیم مقدار و فشار روغن در سیستم هیدرولیک
• بهینه‌سازی عملکرد موتور و جلوگیری از مصرف بی‌رویه سوخت
• افزایش دقت و سرعت در عملیات حفاری و بارگیری

۲. انواع شیر برقی در بیل مکانیکی کوماتسو PC200-6

در این مدل از بیل مکانیکی، چند نوع شیر برقی مورد استفاده قرار می‌گیرد که هر یک نقش خاصی در عملکرد دستگاه دارند:

🔸 شیر برقی اصلی (Main Solenoid Valve): کنترل جریان کلی سیستم هیدرولیک را بر عهده دارد.
🔸 شیر برقی کنترل بوم (Boom Solenoid Valve): مسئول حرکت بازوهای اصلی بیل مکانیکی است.
🔸 شیر برقی کنترل چکش هیدرولیکی (Breaker Solenoid Valve): کنترل عملکرد چکش هیدرولیکی را انجام می‌دهد.
🔸 شیر برقی مسیر (Directional Solenoid Valve): مسیر جریان روغن را به بخش‌های مختلف بیل مکانیکی هدایت می‌کند.
🔸 شیر برقی فشار (Pressure Relief Solenoid Valve): مانع از افزایش بیش از حد فشار در سیستم شده و از آسیب به قطعات جلوگیری می‌کند.

۳. مشخصات فنی شیر برقی بیل مکانیکی کوماتسو PC200-6

این قطعه دارای ویژگی‌های فنی خاصی است که باعث عملکرد دقیق و طول عمر بالای آن می‌شود:

✅ ولتاژ کاری: 12 ولت یا 24 ولت (بسته به مدل دستگاه)
✅ جنس بدنه: فولاد ضدزنگ یا آلیاژ مقاوم در برابر خوردگی
✅ نوع عملکرد: ON/OFF یا کنترل جریان متغیر (Proportional Control)
✅ اتصالات الکتریکی: سوکت‌های استاندارد ضدآب برای جلوگیری از نفوذ گرد و غبار
✅ دمای کاری: از -40 تا +100 درجه سانتی‌گراد
✅ فشار کاری: حداکثر 350 بار (bar)

۴. نحوه عملکرد شیر برقی در سیستم هیدرولیک بیل مکانیکی

عملکرد شیر برقی بر پایه نیروی الکتریکی و هیدرولیک است:

1️⃣ دریافت سیگنال الکتریکی: ECU سیگنالی به شیر برقی ارسال می‌کند.
2️⃣ فعال‌سازی سیم‌پیچ (Solenoid Coil): عبور جریان الکتریکی باعث ایجاد میدان مغناطیسی شده و پیستون داخلی شیر حرکت می‌کند.
3️⃣ باز یا بسته شدن مسیر روغن: با حرکت پیستون، مسیر روغن هیدرولیک باز یا بسته می‌شود.
4️⃣ کنترل عملکرد بخش‌های مختلف بیل مکانیکی: بسته به نوع شیر، فشار و جریان روغن به سمت بوم، بازو، چکش، یا مسیرهای دیگر هدایت می‌شود.

۵. علائم خرابی شیر برقی بیل مکانیکی کوماتسو PC200-6

خرابی شیر برقی می‌تواند باعث افت عملکرد سیستم هیدرولیک و کاهش بهره‌وری بیل مکانیکی شود. برخی از نشانه‌های خرابی عبارت‌اند از:

🚩 عدم پاسخ‌دهی سریع بازوها و بوم: تأخیر در عملکرد بیل مکانیکی می‌تواند ناشی از خرابی شیر برقی باشد.
🚩 کاهش قدرت حفاری: اگر شیر برقی به درستی کار نکند، جریان روغن هیدرولیک کاهش یافته و باعث افت قدرت بیل مکانیکی می‌شود.
🚩 حرکت‌های ناگهانی و غیرقابل‌کنترل: در صورت گیر کردن یا نقص در شیر برقی، ممکن است بازوها حرکات نامنظم داشته باشند.
🚩 افزایش مصرف سوخت: نقص در تنظیم جریان روغن هیدرولیک می‌تواند باعث فشار اضافی بر موتور و افزایش مصرف سوخت شود.
🚩 صدای غیرعادی در سیستم هیدرولیک: وجود صداهای ناهنجار هنگام عملکرد بیل مکانیکی ممکن است به دلیل گیر کردن شیر برقی باشد.

۶. دلایل خرابی شیر برقی بیل مکانیکی

🔸 آلودگی روغن هیدرولیک: ورود ذرات گرد و غبار و رسوبات باعث مسدود شدن مسیرهای داخلی شیر برقی می‌شود.
🔸 افزایش دمای بیش از حد: گرمای زیاد باعث سوختن سیم‌پیچ الکترومغناطیسی شیر برقی می‌شود.
🔸 ولتاژ نامناسب: نوسانات برق می‌تواند باعث آسیب دیدن سیم‌پیچ داخلی شود.
🔸 فرسودگی مکانیکی: استفاده طولانی‌مدت ممکن است باعث گیر کردن پیستون داخلی شیر برقی شود.

۷. نحوه تست و بررسی شیر برقی بیل مکانیکی کوماتسو PC200-6

🔧 تست ولتاژ: با استفاده از مولتی‌متر، میزان ولتاژ ورودی را بررسی کنید.
⚙️ بررسی مقاومت سیم‌پیچ: مقاومت سیم‌پیچ را اندازه‌گیری کنید (باید مقدار استانداردی داشته باشد).
🛠 بررسی عملکرد مکانیکی: شیر را به‌صورت دستی باز و بسته کنید تا از عملکرد صحیح پیستون داخلی اطمینان حاصل کنید.
🛢 بررسی تمیزی روغن هیدرولیک: اگر روغن آلوده باشد، احتمال خرابی شیر برقی بیشتر خواهد بود.

۸. نحوه تعویض شیر برقی بیل مکانیکی کوماتسو PC200-6

ابزارهای موردنیاز:

✔ آچار مخصوص باز کردن شیر برقی
✔ دستکش و عینک ایمنی
✔ مولتی‌متر برای تست برق

مراحل تعویض:

1️⃣ موتور بیل مکانیکی را خاموش کنید.
2️⃣ سیستم هیدرولیک را تخلیه کنید.
3️⃣ شیر برقی معیوب را از محل خود باز کنید.
4️⃣ شیر برقی جدید را در جای خود نصب کنید.
5️⃣ تمامی اتصالات برقی و هیدرولیکی را بررسی کنید.
6️⃣ سیستم را روشن کرده و عملکرد شیر برقی جدید را تست کنید.

۹. قیمت و خرید شیر برقی بیل مکانیکی کوماتسو PC200-6

قیمت این قطعه بسته به برند، کشور سازنده و کیفیت متغیر است. پیشنهاد می‌شود قطعات اصلی و باکیفیت را از فروشگاه‌های معتبر مانند رایکایدک خریداری کنید.

۱۰. جمع‌بندی

شیر برقی یکی از مهم‌ترین قطعات سیستم هیدرولیک بیل مکانیکی کوماتسو PC200-6 است که نقش کلیدی در کنترل جریان روغن و بهینه‌سازی عملکرد دستگاه دارد.

با بررسی منظم، استفاده از روغن تمیز، و تعویض به‌موقع قطعات معیوب می‌توان عمر این قطعه را افزایش داد.

🔹 پیشنهاد ویژه رایکایدک

برای خرید انواع شیر برقی اورجینال بیل مکانیکی کوماتسو PC200-6 با بهترین قیمت و کیفیت، همین حالا با رایکایدک تماس بگیرید! 📞

شیر برقی در بیل مکانیکی کوماتسو PC200-6 جزء حیاتی سیستم هیدرولیک است که وظیفه کنترل جریان سیال هیدرولیک به محرک های مختلف را بر عهده دارد.

در زیر جزئیات کامل آمده است:

**جزئیات کلیدی:**

1. **عملکرد**:

– جریان روغن هیدرولیک را به اجزای خاصی مانند بوم، بازو، سطل یا موتور تاب کنترل می کند.

– بر اساس سیگنال های الکتریکی از کنترل کننده دستگاه عمل می کند.

2. **مکان **:

– معمولاً روی بلوک شیر کنترل اصلی یا نزدیک پمپ هیدرولیک نصب می شود.

3. **ولتاژ**:

– با ولتاژ 24 ولت DC کار می کند که برای اکثر بیل مکانیکی های کوماتسو استاندارد است.

4. ** اجزاء **:

– **کویل**: در هنگام پر انرژی میدان مغناطیسی ایجاد می کند.

– **پیستون/قرقره**: برای باز یا بستن راه های هیدرولیک حرکت می کند.

– **محله**: از اجزای داخلی محافظت می کند.

5. **شیرهای برقی معمولی در PC200-6**:

– شیر برقی متناسب (برای کنترل دقیق).

– شیر برقی کنترل پایلوت.

– شیر برقی قفل چرخشی.

– شیر برقی سرعت حرکت.

6. **علائم شکست**:

– عملکردهای هیدرولیکی کند یا بی پاسخ.

– کدهای خطا در پنل مانیتور.

– صداها یا ارتعاشات غیرعادی

– ماشین در یک حالت گیر کرده است (به عنوان مثال، حرکت آهسته).

7. **نگهداری**:

– سیم کشی و کانکتورها را به طور مرتب از نظر آسیب بررسی کنید.

– فیلترهای مسدود شده را تمیز یا تعویض کنید.

– مقاومت کویل را با مولتی متر تست کنید (باید با مشخصات سازنده مطابقت داشته باشد).

8. **تعویض شماره قطعه**:

– شماره قطعات خاص بسته به منطقه و سال مدل متفاوت است. نمونه های رایج عبارتند از:

– 20Y-60-11713

– 702-21-57400

9. **عیب یابی**:

– مشکلات منبع تغذیه (فیوزهای سوخته، سیم های آسیب دیده) را بررسی کنید.

– نشتی هیدرولیک اطراف شیر را بررسی کنید.

– تست عملکرد شیر برقی با استفاده از ابزارهای تشخیصی.

برای مشخصات دقیق یا تعویض، به دفترچه راهنمای سرویس کوماتسو مراجعه کنید یا با نمایندگی مجاز مشورت کنید.

کوماتسو PC200-6 یک بیل مکانیکی هیدرولیک است که به طور گسترده در کاربردهای ساختمانی، معدنی و خاکبرداری استفاده می شود.

در زیر جزئیات کلیدی آن آمده است:

مشخصات عمومی:

– **مدل**: Komatsu PC200-6

– **نوع**: بیل مکانیکی هیدرولیک

– **وزن عملیاتی**: ~20000 کیلوگرم (44092 پوند)

– **مدل موتور**: Komatsu SAA6D102E

– **اسب بخار**: 125 اسب بخار (93 کیلووات) @ 2200 دور در دقیقه

– **ظرفیت سطل**: 0.8 – 1.2 m³ (بر اساس پیکربندی متفاوت است)

ابعاد:

– **طول کلی**: ~9450 میلی متر

– **عرض کلی**: ~2800 میلی متر

– **ارتفاع کلی**: ~3000 میلی متر

– ** فاصله از زمین **: ~440 میلی متر

عملکرد:

– **حداکثر عمق حفاری**: ~6620 میلی متر

– **حداکثر دسترسی در سطح زمین**: ~ 9930 میلی متر

– **حداکثر ارتفاع تخلیه**: ~7000 میلی متر

– **سرعت چرخش**: ~12.5 دور در دقیقه

– **سرعت سفر**: ~5.5 کیلومتر در ساعت (بالا)، ~3.0 کیلومتر در ساعت (کم)

ویژگی ها:

– **سیستم هیدرولیک**: کنترل هیدرولیک پیشرفته برای عملکرد روان.

– **ظرفیت مخزن سوخت**: ~400 لیتر

– ** کابین اپراتور **: طراحی ارگونومیک با تهویه مطبوع و دید.

– **دوام**: بوم و بازوی تقویت شده برای کارهای سنگین.

این مدل به دلیل قابلیت اطمینان، بهره وری سوخت و سهولت تعمیر و نگهداری شناخته شده است.

برای پیکربندی یا پیوست های خاص، به دفترچه راهنمای کاربر یا فروشنده مراجعه کنید.
