توضیحات

سپاهان

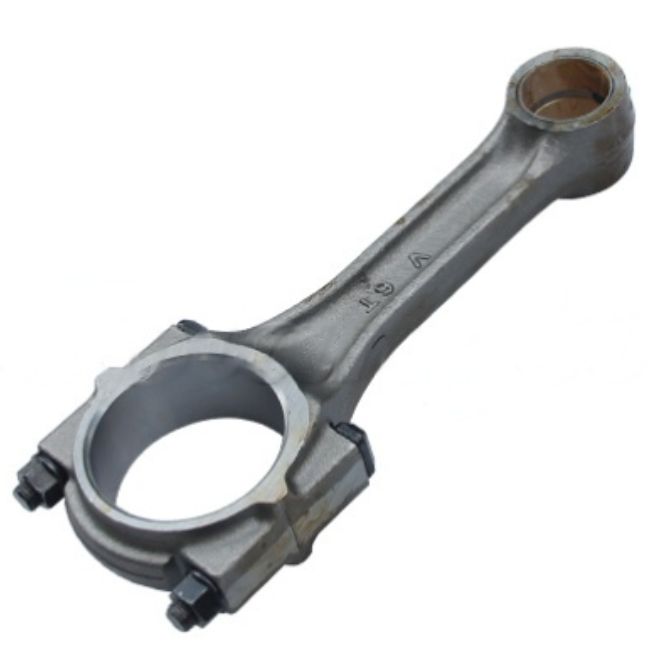

شاتون لیفتراک 2.5 تن سپاهان دیزل وظیفه انتقال نیروی حاصل از احتراق به میل‌لنگ را بر عهده دارد.

این قطعه به‌عنوان یک اتصال‌دهنده میان پیستون و میل‌لنگ عمل کرده و باید در برابر فشار بالا، حرارت شدید و نیروی کششی و فشاری مداوم مقاومت بالایی داشته باشد.

در این مقاله، ساختار، عملکرد، انواع، علائم خرابی، نحوه تست،

تعویض و نکات کلیدی نگهداری شاتون لیفتراک 2.5 تن سپاهان دیزل را به‌صورت کاملاً تخصصی و حرفه‌ای بررسی خواهیم کرد.

---

1. شاتون چیست و چه وظیفه‌ای در موتور لیفتراک دارد؟

شاتون (Connecting Rod) قطعه‌ای فلزی و مقاوم است که انتقال حرکت رفت و برگشتی پیستون به حرکت چرخشی میل‌لنگ را انجام می‌دهد.

این قطعه از دو سر متحرک و یک بدنه اصلی تشکیل شده و نقش مهمی در نرمی عملکرد موتور و تعادل نیروها در داخل سیلندر دارد.

وظایف اصلی شاتون:

✅ انتقال نیروی احتراق از پیستون به میل‌لنگ
✅ ایجاد حرکت چرخشی در میل‌لنگ برای ادامه سیکل موتور
✅ جلوگیری از لرزش و توزیع یکنواخت نیروی تولیدی موتور
✅ تحمل فشار و کشش بالا در هر سیکل کاری موتور

---

2. اجزای شاتون لیفتراک 2.5 تن سپاهان دیزل

نام قطعه	وظیفه	جنس رایج
بدنه شاتون (Rod Body)	انتقال نیرو از پیستون به میل‌لنگ	فولاد آلیاژی مقاوم
سر کوچک شاتون (Small End)	محل اتصال به گژن پین	فولاد سخت‌کاری شده
سر بزرگ شاتون (Big End)	محل اتصال به میل‌لنگ	فولاد تقویت‌شده با یاتاقان داخلی
یاتاقان شاتون (Rod Bearing)	کاهش اصطکاک بین شاتون و میل‌لنگ	بابیت، برنز یا فولاد سخت‌کاری شده
پیچ و مهره شاتون (Rod Bolts & Nuts)	نگه داشتن سر بزرگ شاتون روی میل‌لنگ	فولاد مقاوم در برابر فشار

🔹 نکته: کیفیت یاتاقان شاتون نقش مهمی در کاهش اصطکاک و افزایش عمر میل‌لنگ دارد.

---

3. نحوه عملکرد شاتون در موتور لیفتراک

✔ مرحله 1 – مکش: پیستون پایین می‌رود و مخلوط سوخت و هوا وارد سیلندر می‌شود.
✔ مرحله 2 – تراکم: پیستون بالا می‌آید و شاتون نیروی آن را به میل‌لنگ منتقل می‌کند.
✔ مرحله 3 – احتراق: نیروی احتراق پیستون را به سمت پایین فشار داده و شاتون این نیرو را به میل‌لنگ منتقل می‌کند.
✔ مرحله 4 – تخلیه: پیستون دوباره بالا می‌آید و دود حاصل از احتراق را از سیلندر خارج می‌کند.

🔹 نتیجه: اگر شاتون آسیب ببیند، عملکرد کلی موتور مختل شده و ممکن است باعث خرابی میل‌لنگ یا حتی شکستن سیلندر شود.

---

4. علائم خرابی شاتون لیفتراک 2.5 تن سپاهان دیزل

❌ صدای تق‌تق یا کوبش از داخل موتور
❌ افت فشار روغن موتور و افزایش مصرف روغن
❌ لرزش غیرعادی موتور در دورهای بالا
❌ وجود براده‌های فلزی در روغن موتور
❌ کاهش قدرت موتور و افت عملکرد لیفتراک
❌ وجود ترک یا خمیدگی در شاتون (در صورت باز کردن موتور)

🚨 نکته: اگر شاتون شکسته یا خمیده شود، ممکن است باعث قفل شدن کامل موتور و هزینه‌های سنگین تعمیر شود.

---

5. انواع شاتون و مقایسه آن‌ها

نوع شاتون	ویژگی‌ها	مزایا	معایب
شاتون فولادی فورج‌کاری شده	مقاومت بالا در برابر فشار و ضربه	طول عمر زیاد	هزینه بالا
شاتون آلومینیومی	وزن سبک و کاهش مصرف سوخت	بهبود عملکرد در دورهای بالا	دوام کمتر نسبت به فولاد
شاتون تیتانیومی	بسیار مقاوم و سبک	عملکرد عالی در شرایط سنگین	هزینه بسیار بالا

🔹 نکته: برای موتورهای دیزلی، شاتون فولادی فورج‌کاری شده بهترین گزینه است زیرا تحمل بالایی در برابر فشار و ضربه دارد.

---

6. نحوه تست سلامت شاتون لیفتراک

✅ بررسی صدای غیرعادی از داخل موتور (صدای تق‌تق در هنگام کارکرد موتور)
✅ چک کردن فشار روغن موتور (افت فشار می‌تواند نشانه خرابی یاتاقان شاتون باشد)
✅ باز کردن موتور و بررسی وضعیت فیزیکی شاتون
✅ استفاده از ابزار میکرومتر برای اندازه‌گیری انحراف یا خمیدگی شاتون

---

7. نحوه تعویض شاتون لیفتراک 2.5 تن سپاهان دیزل

1. ابزارهای موردنیاز:

🔹 آچار بکس و آچار فرانسه
🔹 ابزار مخصوص جداسازی شاتون
🔹 روغن مخصوص برای مونتاژ شاتون و یاتاقان

2. مراحل تعویض:

1️⃣ باز کردن سرسیلندر و دسترسی به پیستون‌ها
2️⃣ جدا کردن شاتون آسیب‌دیده از میل‌لنگ و پیستون
3️⃣ بررسی یاتاقان‌های شاتون و تعویض در صورت نیاز
4️⃣ نصب شاتون جدید و روغن‌کاری آن
5️⃣ بستن موتور و تنظیم دقیق تایمینگ
6️⃣ تست عملکرد موتور برای اطمینان از عملکرد صحیح شاتون

⏳ زمان مورد نیاز: 5 تا 7 ساعت

🔹 نکته: استفاده از شاتون غیراستاندارد می‌تواند باعث آسیب جدی به میل‌لنگ و سیلندر شود.

---

8. مقایسه برندهای شاتون لیفتراک سپاهان

برند	کیفیت ساخت	طول عمر (ساعت کارکرد)	قیمت (حدودی)
اورجینال سپاهان	⭐⭐⭐⭐⭐	7000 ساعت	بالا
OEM باکیفیت	⭐⭐⭐⭐	6000 ساعت	متوسط
مدل‌های متفرقه	⭐⭐	3000 ساعت	پایین

❌ نکته: استفاده از شاتون‌های نامرغوب باعث افزایش استهلاک موتور، خرابی میل‌لنگ و کاهش قدرت موتور خواهد شد.

---

9. نکات کلیدی برای افزایش عمر شاتون

✅ تعویض به‌موقع روغن موتور و استفاده از روغن باکیفیت
✅ بررسی دوره‌ای لقی شاتون و یاتاقان‌های آن
✅ استفاده از شاتون‌های اورجینال و استاندارد
✅ جلوگیری از رانندگی با دور موتور بالا و فشار بیش از حد به موتور

🚜 اگر می‌خوای موتور لیفتراکت همیشه پرقدرت کار کنه، حتماً از شاتون اورجینال و روغن موتور استاندارد استفاده کن! 🔥











لیفتراک 2.5 تن سپاهان دیزل با موتور S4S یکی از محبوب‌ترین و پرکاربردترین مدل‌های صنعتی است

که برای حمل و نقل بارهای سنگین در انبارها، کارخانجات و محوطه‌های صنعتی طراحی شده است.

موتور Mitsubishi S4S یکی از قدرتمندترین موتورهای دیزلی در این رده است که عملکرد پایدار، مصرف سوخت بهینه و دوام بالا را تضمین می‌کند.

در این مقاله، مشخصات فنی، ابعاد، سیستم‌های عملکردی، گیربکس، هیدرولیک، ترمز، ایمنی و تجهیزات سفارشی این مدل را به‌صورت حرفه‌ای و جامع بررسی خواهیم کرد.

---

1. مشخصات فنی لیفتراک 2.5 تن سپاهان دیزل با موتور S4S

ویژگی	مشخصات
ظرفیت بار	2.5 تن (2500 کیلوگرم)
مرکز ثقل بار	500 میلی‌متر
نوع موتور	دیزلی
مدل موتور	Mitsubishi S4S
توان خروجی موتور	35.3 کیلووات (47.4 اسب بخار)
حداکثر دور موتور	2300 دور در دقیقه
تعداد سیلندرها	4 سیلندر
حجم موتور	3331 سی‌سی
سیستم خنک‌کننده	آب‌خنک
ظرفیت مخزن سوخت	50 لیتر
وزن لیفتراک	4100 کیلوگرم

🔹 نکته: موتور Mitsubishi S4S به دلیل طراحی پیشرفته، دارای راندمان بالا، دوام فوق‌العاده و مصرف سوخت بهینه است.

---

2. ابعاد و مشخصات ظاهری لیفتراک

ابعاد	مشخصات
ارتفاع کلی لیفتراک	2180 میلی‌متر
ارتفاع سقف اتاق راننده	2180 میلی‌متر
طول کلی (تا سر شاخک)	3668 میلی‌متر
طول کلی (تا دیواره شاخک)	2668 میلی‌متر
عرض کلی لیفتراک	1237 میلی‌متر
حداقل فاصله لیفتراک از زمین	165 میلی‌متر
شعاع چرخش لیفتراک	2405 میلی‌متر
نوع و سایز تایر جلو	پنوماتیک 28×9×15
نوع و سایز تایر عقب	پنوماتیک 6.50×10

🔹 ویژگی‌ها: طراحی مستحکم، بدنه مقاوم و شاسی تقویت‌شده باعث شده که این لیفتراک در شرایط سخت کاری عملکردی عالی داشته باشد.

---

3. سیستم دکل و جابجایی بار

ویژگی	مشخصات
نوع دکل	دو مرحله‌ای یا سه مرحله‌ای
ارتفاع بالابری استاندارد	3300 میلی‌متر
حداکثر ارتفاع دکل باز	7060 میلی‌متر
زاویه دکل (جلو / عقب)	6 درجه جلو / 10 درجه عقب
عرض کفی حمل بار (Carriage)	1145 میلی‌متر
ظرفیت بارگیری در حداکثر ارتفاع	2500 کیلوگرم

🔹 نکته: دکل مقاوم با طراحی دقیق و سیستم کاهش لرزش، امکان جابجایی ایمن و سریع بار را فراهم می‌کند.

---

4. مشخصات گیربکس و سیستم انتقال قدرت

ویژگی	مشخصات
نوع گیربکس	هیدرودینامیکی
سیستم انتقال قدرت	اتوماتیک با مبدل گشتاور
حداکثر سرعت حرکت	20 کیلومتر در ساعت
حداکثر شیب قابل پیمایش	10 درصد
نوع کلاچ	هیدرولیکی

🔹 مزایا: جابجایی نرم، کاهش استهلاک قطعات گیربکس و افزایش راندمان موتور

---

5. سیستم ترمز و ایمنی لیفتراک

ویژگی	مشخصات
نوع ترمز اصلی	هیدرومکانیکی
سیستم اینچینگ	جهت کنترل بهتر لیفتراک هنگام بارگیری
ترمز دستی	دارای نشانگر هشدار روی داشبورد
سیستم قطع اضطراری موتور	در صورت بالا رفتن دمای موتور یا افت فشار روغن

🔹 ویژگی‌های ایمنی:
✅ سیستم هشدار کاهش فشار روغن موتور
✅ سیستم محافظت از موتور در برابر دمای بالا
✅ کمربند ایمنی راننده و صندلی فنر بندی شده

---

6. ویژگی‌های استاندارد و سفارشی لیفتراک

ویژگی‌های استاندارد

✅ صندلی فنربندی شده ارگونومیک با قابلیت تنظیم وزن
✅ داشبورد دیجیتال با نمایش میزان سوخت، فشار روغن، دمای موتور و هشدارهای ایمنی
✅ سیستم جداکننده گرد و غبار از هوای ورودی موتور
✅ سیستم انتقال قدرت هیدرودینامیکی اتوماتیک
✅ چراغ‌های جلو، راهنما و چراغ عقب برای ایمنی بیشتر

ویژگی‌های سفارشی (آپشن‌ها)

🔹 دکل سه مرحله‌ای مخصوص کار در کانتینر
🔹 کابین بسته با شیشه‌های جلو، عقب و درب‌های کناری
🔹 گرم‌کن و سیستم تهویه هوای داخل کابین
🔹 چراغ‌های هشدار و نورافکن‌های LED برای کار در شب
🔹 تجهیزات جانبی مانند گیره بشکه، گیره رول، پوزیشنر شاخک و شاخک‌های قابل تنظیم

---

7. مزایا و معایب لیفتراک 2.5 تن سپاهان دیزل با موتور S4S

مزایا	معایب
قدرت بالا و عملکرد فوق‌العاده موتور دیزلی	صدای بیشتر نسبت به مدل‌های گازسوز
مصرف سوخت بهینه و هزینه عملیاتی پایین	وزن بالا نسبت به مدل‌های گازسوز
دکل مقاوم با دید عالی برای راننده	نیاز به سرویس و نگهداری منظم
طول عمر بالا و استهلاک پایین قطعات	نیاز به فضای کافی برای حرکت و مانور

---

نتیجه‌گیری

لیفتراک 2.5 تن سپاهان دیزل با موتور S4S یکی از بهترین گزینه‌ها برای محیط‌های صنعتی و انبارداری است که نیاز به جابجایی بارهای سنگین با کمترین هزینه عملیاتی دارند.

این مدل به لطف موتور دیزلی پرقدرت، دکل مستحکم و سیستم گیربکس پیشرفته یکی از مقرون‌به‌صرفه‌ترین و بادوام‌ترین لیفتراک‌های موجود در بازار محسوب می‌شود.

🚜 اگر به دنبال یک لیفتراک قدرتمند، ایمن و باکیفیت هستی، لیفتراک 2.5 تن سپاهان دیزل با موتور S4S یکی از بهترین گزینه‌های موجود است! 🔥
