توضیحات

رینگ پیستون





رینگ پیستون موتور ایسوزو 6BD1 یک حلقه تقسیم فلزی است که به قطر بیرونی پیستون در موتور احتراق داخلی یا موتور بخار متصل می شود.

وظایف اصلی رینگ های پیستون در موتورها عبارتند از:

محفظه احتراق را آب بندی کنید تا کمترین تلفات گازی به محفظه میل لنگ وجود داشته باشد.

بهبود انتقال حرارت از پیستون به دیواره سیلندر.

حفظ مقدار مناسب روغن بین پیستون و دیواره سیلندر

اکثر رینگ های پیستون از چدن یا فولاد ساخته می شوند.





رینگ های پیستون برای آب بندی شکاف بین پیستون و دیواره سیلندر طراحی شده اند.

اگر این شکاف خیلی کم بود، انبساط حرارتی پیستون می‌تواند به معنای گیرکردن پیستون در سیلندر باشد و باعث آسیب جدی به موتور شود.

از طرف دیگر، یک شکاف بزرگ باعث آب‌بندی ناکافی رینگ‌های پیستون در مقابل دیواره‌های سیلندر می‌شود و در نتیجه فشار بیش از حد (گازهای حاصل از احتراق به داخل میل لنگ وارد می‌شود)

و فشار کمتری به پیستون وارد می‌شود و توان خروجی موتور را کاهش می‌دهد.

حرکت لغزشی رینگ پیستون در داخل دیواره سیلندر باعث تلفات اصطکاک برای موتور می شود.

اصطکاک ناشی از رینگ های پیستون تقریباً 24٪ از کل تلفات اصطکاک مکانیکی برای موتور است.

بنابراین طراحی رینگ های پیستون سازشی بین به حداقل رساندن اصطکاک در حین دستیابی به آب بندی خوب و طول عمر قابل قبول است.

روانکاری رینگ های پیستون دشوار است و نیروی محرکه ای برای بهبود کیفیت روغن موتور بوده است.

روغن باید در دمای بالا و شرایط سخت با تماس لغزشی با سرعت بالا دوام بیاورد.

روانکاری به ویژه دشوار است زیرا حلقه ها به جای چرخش مداوم (مانند یک ژورنال یاتاقان) حرکت نوسانی دارند.

در محدوده حرکت پیستون، رینگ متوقف می شود و جهت را برعکس می کند.

این امر اثر طبیعی گوه روغن یاتاقان هیدرودینامیکی را مختل می کند و کارایی روانکاری را کاهش می دهد.

حلقه ها نیز برای افزایش نیروی تماس و حفظ مهر و موم نزدیک فنر می شوند.

نیروی فنر یا توسط سفتی خود رینگ یا توسط یک فنر جداگانه در پشت حلقه آب بند تامین می شود.

مهم است که حلقه ها آزادانه در شیارهای خود در داخل پیستون شناور باشند تا بتوانند با سیلندر در تماس باشند.

حلقه‌های اتصال در پیستون، معمولاً به دلیل تجمع محصولات احتراق یا تجزیه روغن روان‌کننده، می‌تواند باعث خرابی موتور شود و یکی از دلایل رایج خرابی موتورهای دیزلی است.

تعداد حلقه

آب بندی اغلب با حلقه های متعدد، که هر کدام عملکرد خاص خود را دارند، با استفاده از یک کنتاکت کشویی فلز روی فلز انجام می شود.

اکثر پیستون ها حداقل دو حلقه پیستون در هر سیلندر دارند.

موتورهای پیستونی خودرو معمولاً دارای سه حلقه در هر سیلندر هستند.[6] دو حلقه بالایی که به عنوان حلقه های فشرده سازی شناخته می شوند، در درجه اول برای آب بندی محفظه احتراق هستند.

حلقه پایینی که به عنوان حلقه کنترل روغن شناخته می‌شود، در درجه اول برای کنترل عرضه روغن به دیواره سیلندر است، به منظور روان‌کاری دامن پیستون و رینگ‌های کنترل روغن.

ساخت حلقه

حلقه های تراکم در موتورهای خودرو معمولاً دارای مقطع مستطیلی یا کیستونی شکل هستند.

حلقه فشاری بالایی معمولاً دارای یک پروفیل بشکه ای برای محیط اطراف است، در حالی که حلقه فشاری پایینی معمولاً دارای یک روکش مخروطی است.

برخی از موتورها نیز برای حلقه بالایی از روکش مخروطی استفاده می کنند و در گذشته از حلقه های ساده و ساده استفاده می شد.

حلقه‌های کنترل روغن معمولاً از یک تکه چدن، چند تکه فولادی یا فولاد/آهن با پشتی فنر مارپیچ ساخته می‌شوند تا کشش مورد نیاز برای آب‌بندی بسته ایجاد شود.

حلقه ها و حلقه های روغن چدنی با پشت فنر مارپیچ دارای دو زمین تراشیدن با اشکال مختلف هستند.

از طرف دیگر، رینگ‌های کنترل روغن فولادی چند تکه معمولاً از دو حلقه فولادی نازک (به نام ریل) تشکیل شده‌اند

که یک فنر فاصله‌دهنده بین آن‌ها قرار دارد تا دو ریل را از هم دور نگه دارد و فشار شعاعی ایجاد کند.

شکاف در رینگ پیستون در داخل سوراخ سیلندر به چند هزارم اینچ فشرده می شود. اشکال شکاف حلقه عبارتند از: برش مربع، برش زاویه، مفصل تیت، برش پله، پله قلاب و گام میتر.







موتور ISUZU 6BD1 یک موتور دیزلی است که معمولاً در کامیون ها و اتوبوس های سنگین استفاده می شود.

اگر نیاز به تعویض رینگ های پیستون در این موتور دارید، مراحل زیر را باید دنبال کنید:

1. **روغن را تخلیه کنید**: قبل از شروع هر کاری از تخلیه کامل روغن موتور اطمینان حاصل کنید. این برای ایمنی و جلوگیری از آلودگی روغن جدید با روغن قدیمی و کثیف بسیار مهم است.

2. **درپوش موتور را بردارید**: به محفظه موتور دسترسی پیدا کنید و درپوش موتور را بردارید تا بلوک موتور و سرسیلندر نمایان شود.

3. **تخلیه مایع خنک کننده**: اگر موتور شما از سیستم خنک کننده مایع استفاده می کند، مایع خنک کننده را از رادیاتور تخلیه کنید تا از ریختن آن به بیرون در طول فرآیند حذف جلوگیری کنید.

4. **باتری را جدا کنید**: همیشه ترمینال منفی باتری را جدا کنید تا از هرگونه اتصال برقی یا شوک جلوگیری شود.

5. **سرسیلندر را بردارید**: پیچ های سرسیلندر را با دقت جدا کرده و سرسیلندر را بردارید. با این کار به رینگ های پیستون دسترسی خواهید داشت.

6. **رینگ های پیستون را بردارید**: رینگ های پیستون بین دیواره سیلندر و پیستون قرار دارند. آنها معمولاً توسط یک واشر نازک یا درزگیر در جای خود نگه داشته می شوند.

آنها را با دقت با استفاده از ابزار مناسب بیرون بیاورید و مراقب باشید که به حلقه ها یا دیواره سیلندر آسیب نرسانید.

7. ** رینگ های پیستون جدید را بازرسی و نصب کنید **: رینگ های قدیمی پیستون را از نظر ساییدگی و پارگی بررسی کنید.

اگر آسیب دیده یا فرسوده شده اند، آنها را با موارد جدید جایگزین کنید. قبل از اینکه رینگ های جدید را دوباره به داخل سیلندر نصب کنید، یک لایه نازک روغن موتور بمالید.

8. **موتور را دوباره مونتاژ کنید**: پس از نصب رینگ های پیستون جدید، موتور را با قرار دادن سرسیلندر و محکم کردن آن با پیچ و مهره ها، دوباره مونتاژ کنید.

اطمینان حاصل کنید که تمام پیچ ها با گشتاور مشخص شده توسط سازنده سفت شده اند.

9. **موتور را با روغن پر کنید**: پس از مونتاژ مجدد موتور را با نوع و مقدار مناسب روغن همانطور که در دفترچه راهنمای موتور مشخص شده است پر کنید.

10. **نشتی را بررسی کنید**: موتور را روشن کنید و بگذارید چند دقیقه کار کند. هرگونه نشتی در اطراف واشر سرسیلندر و پلاگین تخلیه روغن را بررسی کنید.

11. **قطعات قدیمی را به درستی دور بیندازید**: رینگ های قدیمی پیستون و سایر اجزای حذف شده را به طور مسئولانه دور بیندازید.

برای دستورالعمل های دقیق و مشخصات گشتاور، همیشه به دفترچه راهنمای خدمات ویژه موتور ISUZU 6BD1 خود مراجعه کنید.

اگر خودتان در انجام این کار راحت نیستید، به شدت توصیه می شود از یک مکانیک حرفه ای کمک بگیرید.

تعویض رینگ‌های پیستون در موتور ISUZU 6BD1 شامل چندین مرحله برای اطمینان از عملکرد روان و کارآمد موتور است.

در اینجا یک توضیح مفصل است:

1. **روغن را خالی کنید**

– **چرا**: روغن قدیمی ممکن است به زباله ها و ذرات فلزی آلوده شده باشد.

تخلیه آن از ورود این آلاینده ها به رینگ های جدید پیستون و ایجاد آسیب احتمالی جلوگیری می کند.

– **چگونه**: از یک تابه تخلیه روغن مناسب استفاده کنید و اجازه دهید روغن کاملا خارج شود.

2. **درپوش موتور را بردارید**

– **چرا**: دسترسی به اجزای داخلی موتور از جمله سرسیلندر و رینگ های پیستون برای تعویض ضروری است.

– **چگونه**: پیچ های محکم کننده درپوش موتور را با دقت جدا کرده و آن را بردارید.

3. ** مایع خنک کننده را تخلیه کنید**

– **چرا**: اگر موتور شما از سیستم خنک کننده مایع استفاده می کند، تخلیه مایع خنک کننده از ریختن آن و آلودگی سایر قطعات موتور جلوگیری می کند.

– **چگونه**: ظرفی را زیر رادیاتور قرار دهید و مایع خنک کننده را کاملا تخلیه کنید.

4. **باتری را جدا کنید**

– **چرا**: اقدامات احتیاطی ایمنی برای جلوگیری از شورت یا شوک الکتریکی.

– **چگونه**: همیشه ابتدا ترمینال منفی را جدا کنید تا از اتصال کوتاه تصادفی جلوگیری شود.

5. **سرسیلندر را بردارید**

– **چرا**: سرسیلندر حاوی محفظه احتراق است و محل قرارگیری رینگ های پیستون است

– **چگونه**: پیچ های محکم کننده سر سیلندر را بردارید و با احتیاط آن را بلند کنید.

6. **حلقه های پیستون را بردارید**

– **چرا**: رینگ های پیستون فرسوده می توانند باعث نشت روغن و کاهش تراکم شوند و بر عملکرد موتور تأثیر بگذارند.

– **چگونه**: از یک ابزار مناسب برای بیرون آوردن رینگ های پیستون با دقت استفاده کنید و مراقب باشید که به آنها یا دیواره سیلندر آسیب نرسانید.

7. **رینگ های پیستون جدید را بازرسی و نصب کنید**

– **چرا**: رینگ های آسیب دیده یا فرسوده پیستون برای اطمینان از عملکرد صحیح موتور باید تعویض شوند.

– **چگونه**: قبل از اینکه رینگ های جدید را مجدداً داخل سیلندر قرار دهید، یک لایه نازک روغن موتور بمالید. اطمینان حاصل کنید که آنها به خوبی قرار می گیرند اما آنها را فشرده نکنید.

8. **موتور را دوباره جمع کنید**

– **چرا**: تعویض رینگ های پیستون بخشی از فرآیند بزرگ تر مونتاژ مجدد موتور است.

– **چگونه**: سر سیلندر را مجدداً وصل کنید، مطمئن شوید که تمام پیچ‌ها با گشتاور مشخص شده توسط سازنده سفت شده‌اند.

9. **موتور را با روغن پر کنید**

– **چرا**: موتور برای روانکاری قطعات متحرک و جلوگیری از سایش به روغن نیاز دارد.

– **چگونه**: از نوع و مقدار مناسب روغن همانطور که در دفترچه راهنمای موتور مشخص شده است استفاده کنید.

10. **نشت اطلاعات را بررسی کنید**

– **چرا**: اطمینان از عدم وجود نشتی برای سلامت موتور بسیار مهم است.

– **چگونه**: موتور را روشن کنید و بگذارید چند دقیقه کار کند. اطراف واشر سرسیلندر a

پیستون یک جزء استوانه ای است که به خوبی در داخل سیلندر موتور قرار می گیرد.

وظیفه اصلی آن تبدیل انرژی حاصل از احتراق سوخت به حرکت مکانیکی است. این امر از طریق فرآیند زیر حاصل می شود:

1. احتراق: در طول چرخه احتراق موتور، سوخت (معمولاً بنزین یا گازوئیل) در سیلندر مشتعل می شود و باعث انبساط سریع گازها می شود.

این انبساط باعث ایجاد گرما و فشار در داخل سیلندر می شود.

2. حرکت پیستون: با منبسط شدن گازها، پیستون را در داخل سیلندر به سمت پایین فشار می دهند.

این حرکت رو به پایین پیستون سپس به شاتون و در نهایت به میل لنگ منتقل می شود که آن را به حرکت چرخشی تبدیل می کند.

3. حرکت مکانیکی: حرکت چرخشی میل لنگ سپس برای به حرکت درآوردن چرخ های وسیله نقلیه استفاده می شود و به آن اجازه حرکت می دهد.

پیستون با ابعاد خاصی برای قرار گرفتن در داخل سیلندر طراحی شده است و به دلیل استحکام و دوام معمولاً از آلومینیوم یا چدن ساخته می شود.

قسمت بالای پیستون به یک شاتون متصل است که حرکت پیستون را به میل لنگ منتقل می کند.

پیستون همچنین دارای یک شیار حلقه در اطراف خود برای قرار دادن رینگ های پیستون است.

این حلقه‌ها شکاف بین پیستون و دیواره سیلندر را می‌بندند و از خروج گازها جلوگیری می‌کنند و احتراق کارآمد را تضمین می‌کنند.

با گذشت زمان، بالا و پایین رفتن مداوم پیستون در داخل سیلندر می تواند منجر به ساییدگی و پارگی شود.

نشانه های ساییدگی پیستون عبارتند از: نقطه گذاری، سوراخ شدن و مصرف بیش از حد روغن. هنگامی که پیستون بیش از حد فرسوده می شود،

برای اطمینان از اینکه موتور همچنان به کار خود ادامه می دهد، باید تعویض شود.

به طور خلاصه، پیستون جزء حیاتی یک موتور احتراق داخلی است که وظیفه تبدیل انرژی تولید شده توسط احتراق به حرکت مکانیکی را بر عهده دارد.

طراحی و عملکرد آن برای عملکرد کلی و طول عمر موتور بسیار مهم است.



1. بررسی اجمالی شرکت:

– ایسوزو یک شرکت چند ملیتی ژاپنی است که در سال 1917 تاسیس شد و آن را به یکی از قدیمی ترین و معتبرترین خودروسازان ژاپن تبدیل کرد.

– دفتر مرکزی این شرکت در توکیو قرار دارد و پیشرو جهانی در تولید و فروش خودرو و خودروهای تجاری است.

2. خط خودرو:

– ایسوزو طیف گسترده ای از وسایل نقلیه را برای رفع نیازها و ترجیحات مختلف از جمله اتومبیل های سواری، کامیون ها، اتوبوس ها و تجهیزات کشاورزی ارائه می دهد.

– از محبوب ترین مدل های آن می توان به وانت ایسوزو D-MAX اشاره کرد که به استحکام و تطبیق پذیری معروف است

کامیون های سری N ایسوزو به دلیل قابلیت اطمینان و دوام بسیار مورد توجه قرار می گیرند.

– ایسوزو همچنین دارای خط تولید خودروهای لوکس با برند جی پراید و خودروهای کامپکت با برند کراس ویند است.

3. مهندسی و فناوری:

– ایسوزو به دلیل مهندسی پیشرفته و فناوری های نوآورانه خود مانند موتورهای توربوشارژ، گیربکس های اتوماتیک و ویژگی های ایمنی پیشرفته مشهور است.

– این شرکت در راستای تعهد خود به پایداری، تمرکز زیادی بر توسعه خودروهای کم مصرف و سازگار با محیط زیست دارد.

4. حضور جهانی:

– ایسوزو یک برند جهانی است که در بیش از 100 کشور و منطقه در سراسر جهان فعالیت دارد.

– دارای امکانات تولیدی در ژاپن، آسیا و آمریکای جنوبی است و دارای شبکه نمایندگی در سراسر جهان است که به آن امکان دسترسی به طیف متنوعی از مشتریان را می دهد.

5. پایداری و مسئولیت اجتماعی شرکت:

– ایسوزو متعهد به پایداری و کاهش اثرات زیست محیطی آن است.

این کشور اهداف بلندپروازانه ای را برای کاهش ردپای کربن و ترویج استفاده از منابع انرژی جایگزین، مانند وسایل نقلیه الکتریکی و هیبریدی تعیین کرده است.

– این شرکت همچنین در ابتکارات مختلف مسئولیت اجتماعی شرکتی مانند حمایت از آموزش، امدادرسانی به بلایا و سایر علل اجتماعی مشارکت دارد.

به طور خلاصه، ایسوزو یک برند معتبر و معتبر در صنعت خودرو است که به خاطر وسایل نقلیه قابل اعتماد و باکیفیت و همچنین تعهدش به نوآوری، پایداری و مسئولیت اجتماعی شرکتی شهرت دارد.



رینگ های پیستون موتور ایسوزو جزء ضروری یک موتور احتراق داخلی هستند. آنها بین پیستون و دیواره سیلندر نصب می شوند و چندین عملکرد مهم را انجام می دهند:

1. آب بندی: رینگ های پیستون یک مهر و موم بین پیستون و سیلندر ایجاد می کنند و از خروج گازهای احتراق و روغن از محفظه احتراق جلوگیری می کنند.

این به بهبود عملکرد و کارایی موتور کمک می کند.

2. کنترل روغن: رینگ های پیستون به کنترل ضخامت لایه روغن روی دیواره سیلندر کمک می کنند.

این مهم است زیرا یک لایه روغن نازک می تواند منجر به افزایش اصطکاک و سایش شود، در حالی که یک لایه روغن ضخیم می تواند باعث مصرف بیش از حد روغن شود.

3. انتقال حرارت: رینگ های پیستون نیز در انتقال حرارت داخل موتور نقش دارند.

آنها به انتقال گرما از پیستون به دیواره سیلندر کمک می کنند که سپس می تواند از طریق سیستم خنک کننده موتور دفع شود.

هنگامی که رینگ های پیستون فرسوده یا آسیب می بینند، ممکن است برای اطمینان از عملکرد مناسب و طول عمر موتور، نیاز به تعویض داشته باشند.

توصیه می شود برای راهنمایی در مورد تعویض رینگ پیستون با یک مکانیک حرفه ای مشورت کنید یا به دفترچه راهنمای سرویس مدل خاص ایسوزو خود مراجعه کنید.

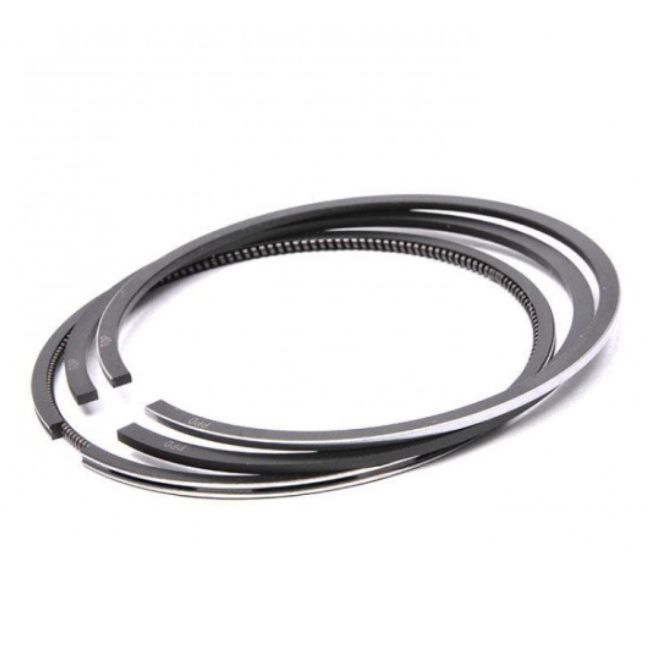

ISUZU 4BD1 / 6BD1, PISTON RINGS
