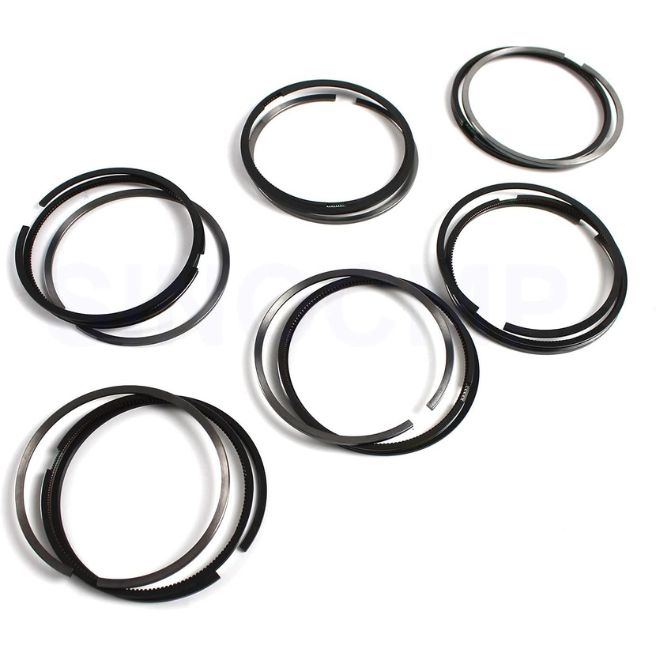

رینگ پیستون بیل مکانیکی کوماتسو PC400-7  یکی از مهم‌ترین اجزای موتور این دستگاه‌ها است که نقش اساسی در عملکرد صحیح موتور و کاهش اصطکاک ایفا می‌کند.

بیل‌های مکانیکی کوماتسو سری PC400-7 از جمله تجهیزات سنگین و پرکاربرد در صنایع عمرانی، معدنی و راه‌سازی محسوب می‌شوند.

در این مقاله، به بررسی ساختار، وظایف، انواع، علائم خرابی، روش‌های نگهداری و تعویض رینگ پیستون بیل مکانیکی کوماتسو PC400-7 خواهیم پرداخت.

---

1. رینگ پیستون چیست و چه وظیفه‌ای دارد؟

رینگ پیستون (Piston Ring) حلقه‌ای فلزی است که در شیارهای اطراف پیستون قرار می‌گیرد و وظایف زیر را بر عهده دارد:

✅ آب‌بندی محفظه احتراق: جلوگیری از نشت گازهای احتراق به کارتل موتور.

✅ کنترل روغن‌کاری: توزیع مناسب روغن موتور و جلوگیری از ورود بیش از حد روغن به محفظه احتراق.

✅ کاهش اصطکاک و سایش: کاهش تماس مستقیم پیستون با جداره سیلندر و افزایش عمر قطعات موتور.

✅ انتقال حرارت: انتقال گرمای پیستون به دیواره سیلندر برای جلوگیری از داغ شدن بیش از حد موتور.

---

2. مشخصات فنی رینگ پیستون بیل مکانیکی کوماتسو PC400-7

ویژگی	مشخصات
قطر رینگ	120 تا 140 میلی‌متر
جنس	چدن آلیاژی مقاوم
تعداد رینگ	3 تا 4 عدد در هر پیستون
نوع طراحی	نیمه‌منقطع و تمام منقطع
مقاومت حرارتی	تا 600 درجه سانتی‌گراد

🔹 نکته: رینگ پیستون‌های موتور بیل مکانیکی کوماتسو PC400-7 از آلیاژهای مخصوص ساخته شده‌اند تا در شرایط دمایی و فشاری بالا عملکرد بهینه داشته باشند.

---

3. انواع رینگ پیستون در موتور کوماتسو PC400-7

رینگ‌های پیستون معمولاً به سه دسته کلی تقسیم می‌شوند:

✅ 1. رینگ تراکم (Compression Ring)

✔ وظیفه اصلی: جلوگیری از نشت گازهای احتراق به پایین سیلندر.

✔ جنس: چدن آلیاژی یا فولاد نیتروژن‌دهی شده.

✔ موقعیت نصب: بالاترین رینگ روی پیستون.

✅ 2. رینگ روغنی (Oil Control Ring)

✔ وظیفه اصلی: تنظیم مقدار روغن روی دیواره سیلندر.

✔ جنس: چدن یا فولاد ضدسایش.

✔ طراحی: دارای شکاف‌های مخصوص برای توزیع یکنواخت روغن.

✅ 3. رینگ کمکی (Scraper Ring یا Intermediate Ring)

✔ وظیفه اصلی: حذف روغن اضافی و کمک به آب‌بندی بیشتر.

✔ موقعیت نصب: بین رینگ تراکم و رینگ روغنی.

---

4. علائم خرابی رینگ پیستون بیل مکانیکی کوماتسو PC400-7

🚨 خرابی رینگ‌های پیستون می‌تواند عملکرد موتور را به شدت تحت تأثیر قرار دهد.

برخی از علائم رایج خرابی این قطعه شامل موارد زیر است:

❌ کاهش قدرت موتور: موتور به سختی کار می‌کند و راندمان کاهش می‌یابد.

❌ افزایش مصرف روغن: روغن به محفظه احتراق نشت کرده و باعث کاهش سطح روغن موتور می‌شود.

❌ دود آبی از اگزوز: نشانه سوختن روغن در محفظه احتراق به دلیل خرابی رینگ روغنی.

❌ افت فشار کمپرس موتور: گازهای احتراق به پایین سیلندر نشت می‌کنند و فشار کاهش می‌یابد.

❌ تشکیل رسوبات روی شمع‌ها و پیستون: ناشی از ورود روغن به محفظه احتراق.

---

5. روش‌های تست سلامت رینگ پیستون

✅ تست کمپرس سیلندر: اندازه‌گیری فشار کمپرس برای تشخیص نشتی گاز از رینگ‌ها.

✅ بررسی دود خروجی از اگزوز: دود آبی نشانه واضحی از خرابی رینگ پیستون است.

✅ بررسی سطح روغن موتور: کاهش سریع روغن می‌تواند نشان‌دهنده خرابی رینگ روغنی باشد.

✅ باز کردن سرسیلندر و بررسی چشمی: برای مشاهده مستقیم ساییدگی و شکستگی رینگ‌ها.

---

6. نحوه تعویض رینگ پیستون در بیل مکانیکی کوماتسو PC400-7

ابزارهای موردنیاز:

🔹 آچار بکس و آچار فرانسه

🔹 رینگ جمع‌کن مخصوص

🔹 پیچ‌گوشتی

🔹 روغن موتور جدید

🔹 کاغذ سنباده نرم برای سیلندر

مراحل تعویض:

1️⃣ خاموش کردن موتور و باز کردن قطعات مرتبط: ابتدا موتور خاموش شده و سرسیلندر باز می‌شود.

2️⃣ خارج کردن پیستون: پیستون به همراه رینگ‌های معیوب از سیلندر خارج می‌شود.

3️⃣ تمیز کردن دیواره سیلندر: با استفاده از سنباده نرم، رسوبات پاک می‌شوند.

4️⃣ نصب رینگ‌های جدید: با استفاده از ابزار مخصوص، رینگ‌های جدید روی پیستون قرار داده می‌شوند.

5️⃣ نصب مجدد پیستون در سیلندر: پیستون داخل سیلندر گذاشته شده و سرسیلندر بسته می‌شود.

6️⃣ تست نهایی و روشن کردن موتور: پس از تعویض، موتور روشن شده و عملکرد رینگ‌ها بررسی می‌شود.

⏳ زمان موردنیاز: 5 تا 8 ساعت

🔹 نکته: هنگام نصب رینگ‌های جدید، باید به جهت قرارگیری و فاصله بین دهانه‌های رینگ دقت شود تا عملکرد بهینه‌ای داشته باشند.

---

7. نکات کلیدی برای افزایش عمر رینگ پیستون

✅ استفاده از روغن موتور باکیفیت: روغن نامرغوب می‌تواند باعث افزایش سایش و خرابی زودهنگام رینگ‌ها شود.

✅ تعویض منظم فیلتر روغن: فیلتر کثیف باعث ورود ذرات آلوده به موتور و کاهش عمر رینگ‌ها می‌شود.

✅ اجتناب از کارکرد طولانی در دورهای بالا: کارکرد زیاد موتور در دورهای بالا می‌تواند موجب افزایش دما و آسیب به رینگ‌ها شود.

✅ بررسی منظم سیستم خنک‌کننده: داغ شدن بیش از حد موتور می‌تواند باعث انبساط غیرعادی رینگ‌ها و کاهش عمر آن‌ها شود.

---

8. نتیجه‌گیری

رینگ پیستون یکی از قطعات کلیدی موتور بیل مکانیکی کوماتسو PC400-7 است که وظایف مهمی مانند آب‌بندی محفظه احتراق، کاهش اصطکاک و کنترل روغن‌کاری را بر عهده دارد.

خرابی این قطعه می‌تواند منجر به کاهش قدرت موتور، افزایش مصرف روغن و دود آبی از اگزوز شود.

با رعایت اصول نگهداری صحیح، تعویض به‌موقع روغن موتور و تست‌های دوره‌ای، می‌توان عمر این قطعه حیاتی را افزایش داد.

🚜 رینگ پیستون سالم = عمر طولانی‌تر موتور و عملکرد بهینه بیل مکانیکی! 🔥













بیل مکانیکی کوماتسو PC400-7: بررسی کامل و جامع

مقدمه

بیل مکانیکی کوماتسو PC400-7 یکی از ماشین‌آلات سنگین و قدرتمند در صنعت راه‌سازی، معدن و ساخت‌وساز است که به دلیل عملکرد بالا، دوام زیاد و تکنولوژی پیشرفته، شهرت زیادی دارد.

این بیل مکانیکی با موتور 6D125-3 از سری موتورهای قدرتمند کوماتسو مجهز شده که توان بالایی را برای انجام کارهای سنگین فراهم می‌کند.

در این مقاله، به بررسی کامل ویژگی‌ها، مشخصات فنی، عملکرد، مزایا، عیب‌یابی و نکات نگهداری این مدل خواهیم پرداخت.

---

1. مشخصات فنی بیل مکانیکی کوماتسو PC400-7

مشخصه	توضیحات
مدل	کوماتسو PC400-7
وزن عملیاتی	حدود 40,000 کیلوگرم
موتور	کوماتسو 6D125-3
توان خروجی	263 اسب بخار (197 کیلووات)
ظرفیت باکت	بین 1.9 تا 2.7 متر مکعب
سیستم هیدرولیک	پمپ‌های قدرتمند دوگانه
حداکثر عمق حفاری	حدود 7.5 متر
حداکثر ارتفاع بارگیری	حدود 7.3 متر
نیروی کششی	285 کیلونیوتن
نوع سوخت	دیزل

---

2. بررسی موتور کوماتسو 6D125-3

ویژگی‌های موتور 6D125-3:

این موتور دیزلی از سری موتورهای قدرتمند کوماتسو است که توان بالایی برای انجام عملیات سنگین ارائه می‌دهد.

✔ نوع موتور: 6 سیلندر خطی، دیزلی، خنک‌شونده با آب
✔ قدرت خروجی: 263 اسب بخار
✔ ظرفیت مخزن سوخت: 650 لیتر
✔ سیستم تزریق سوخت: تزریق مستقیم
✔ توربوشارژر: دارد (بهبود راندمان و مصرف سوخت)
✔ سیستم خنک‌کننده: رادیاتور بزرگ برای کاهش دمای موتور

مزایای موتور: ✅ مصرف سوخت بهینه و سازگار با استانداردهای زیست‌محیطی
✅ استهلاک پایین و دوام بالا در شرایط سخت
✅ طراحی مقاوم در برابر گردوغبار و حرارت بالا

---

3. سیستم هیدرولیک و عملکرد آن

بیل مکانیکی PC400-7 مجهز به سیستم هیدرولیک قدرتمند است که دقت و سرعت بالایی در انجام عملیات خاک‌برداری و حفاری ارائه می‌دهد.

🔹 پمپ هیدرولیک: دو پمپ پیستونی با فشار بالا
🔹 سیستم کنترل جریان: تنظیم فشار و جریان برای عملکرد بهتر
🔹 نوع شیرکنترل: الکترونیکی با قابلیت تنظیم دقیق
🔹 سیستم خنک‌کننده هیدرولیک: کاهش دمای روغن هیدرولیک برای افزایش دوام قطعات

مزایا: ✔ افزایش بهره‌وری و سرعت در حفاری
✔ کنترل دقیق برای کاهش مصرف سوخت
✔ قابلیت انجام عملیات‌های سنگین بدون افت فشار

---

4. بررسی شاسی و ساختار بدنه

بیل مکانیکی PC400-7 دارای شاسی مستحکم با قابلیت تحمل فشار و ضربه‌های سنگین است.

🔸 جنس بدنه: فولاد مقاوم در برابر سایش
🔸 نوع شاسی: تقویت‌شده برای دوام بیشتر
🔸 سیستم زنجیر و چرخ: زنجیر فولادی با مقاومت بالا
🔸 نوع کابین: ضدضربه، مجهز به سیستم کاهش صدا

ویژگی‌های راحتی در کابین: ✔ صندلی ارگونومیک و قابل تنظیم
✔ سیستم تهویه مطبوع
✔ نمایشگر دیجیتال برای کنترل عملکرد دستگاه
✔ سیستم کاهش لرزش برای اپراتور

---

5. عیب‌یابی و مشکلات رایج بیل مکانیکی کوماتسو PC400-7

🔴 عدم استارت موتور: بررسی وضعیت باتری، استارت و سیستم سوخت‌رسانی
🔴 کاهش قدرت حفاری: احتمال نشتی در سیستم هیدرولیک یا فرسودگی باکت
🔴 افزایش مصرف سوخت: مشکلات در انژکتورها یا فیلترهای هوا
🔴 نشتی روغن هیدرولیک: بررسی اتصالات و شیلنگ‌های هیدرولیک

نکته: تعمیرات باید توسط تکنسین‌های متخصص انجام شود تا از آسیب‌های بیشتر جلوگیری شود.

---

6. نکات نگهداری و افزایش طول عمر بیل مکانیکی

✅ تعویض منظم فیلترها و روغن موتور برای کاهش استهلاک
✅ بررسی سیستم هیدرولیک و جلوگیری از نشتی
✅ بازرسی دوره‌ای زنجیرها و شاسی جهت افزایش طول عمر دستگاه
✅ تمیز کردن رادیاتور و سیستم خنک‌کننده برای جلوگیری از افزایش دمای موتور
✅ استفاده از قطعات یدکی اورجینال جهت حفظ عملکرد دستگاه

---

7. نتیجه‌گیری

بیل مکانیکی کوماتسو PC400-7 یکی از بهترین ماشین‌آلات برای عملیات راه‌سازی، معدنی و ساختمانی است

که با موتور قدرتمند 6D125-3، سیستم هیدرولیک پیشرفته و بدنه مقاوم، عملکرد قابل‌اعتمادی ارائه می‌دهد.

نگهداری صحیح و استفاده از قطعات اورجینال، نقش مهمی در افزایش عمر مفید این دستگاه ایفا می‌کند.
