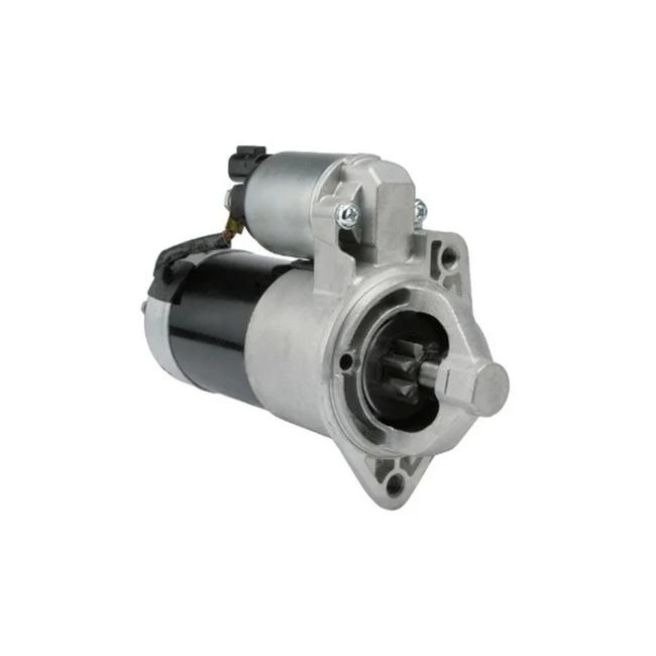

استارت بیل مکانیکی هیتاچی EX100-5
استارت بیل مکانیکی هیتاچی EX100-5 یکی از بخش‌های کلیدی در عملکرد این ماشین سنگین است.
آیا این محصول را دوست داشتید؟ اکنون به موارد دلخواه اضافه کنید و محصول را دنبال کنید.
989128144530+ شروع تماس
توضیحات
هیتاچی
استارت بیل مکانیکی هیتاچی EX100-5 یکی از بخش‌های کلیدی در عملکرد این ماشین سنگین است.
بیل مکانیکی هیتاچی EX100-5 یکی از مدل‌های محبوب در بین ماشین‌آلات سنگین است که برای عملیات خاک‌برداری و عمرانی مورد استفاده قرار می‌گیرد.
در این مقاله به بررسی سیستم استارت این بیل مکانیکی، مشکلات رایج، نحوه تعمیر و نگهداری، و نکاتی برای افزایش عمر مفید آن می‌پردازیم.
1. معرفی سیستم استارت بیل مکانیکی هیتاچی EX100-5
سیستم استارت در این مدل شامل چندین بخش اصلی است که به صورت هماهنگ کار می‌کنند تا موتور دیزلی را روشن کنند.
اجزای اصلی سیستم استارت عبارتند از:
| قطعه | وظیفه |
|---|---|
| استارت (Starter) | تبدیل انرژی الکتریکی به مکانیکی برای چرخاندن میل‌لنگ |
| باتری (Battery) | تأمین انرژی الکتریکی برای استارت و دیگر سیستم‌های الکتریکی |
| دینام (Alternator) | تأمین برق برای شارژ باتری و عملکرد سیستم الکتریکی |
| سلونوئید استارت | کنترل اتصال جریان الکتریکی به موتور استارت |
| سوئیچ استارت | فعال کردن مدار استارت توسط اپراتور |
2. نحوه عملکرد سیستم استارت
هنگامی که سوئیچ استارت را می‌چرخانید:
- جریان الکتریکی از باتری به سلونوئید استارت منتقل میشود.
- سلونوئید استارت باعث درگیر شدن دنده استارت با فلایویل موتور میشود.
- استارت، میل‌لنگ را می‌چرخاند و موتور احتراق داخلی را راه‌اندازی می‌کند.
- پس از روشن شدن موتور، استارت به صورت خودکار از فلایویل جدا شده و دینام برق لازم را تأمین می‌کند.
3. مشکلات رایج در استارت بیل مکانیکی هیتاچی EX100-5
| مشکل | علت احتمالی | راه‌حل پیشنهادی |
|---|---|---|
| استارت نمی‌زند | باتری ضعیف یا خراب | تست و تعویض باتری |
| صدای کلیک می‌دهد اما روشن نمی‌شود | خرابی سلونوئید استارت | تعویض سلونوئید |
| استارت کند می‌چرخد | مشکل در اتصالات برق یا خرابی موتور استارت | بررسی کابل‌ها و تست استارت |
| استارت بیش از حد گرم میشود | درگیر ماندن دنده استارت | بررسی و تعویض قطعات درگیر |
| قطع ناگهانی استارت | خرابی سوئیچ استارت یا سیم‌کشی | بررسی مدار الکتریکی و سوئیچ |
4. روش‌های عیب‌یابی استارت
الف) بررسی باتری
- ولتاژ باتری را با مولتی‌متر اندازه بگیرید (حداقل 12.6 ولت برای شارژ کامل).
- اتصالات باتری را بررسی و در صورت نیاز تمیز کنید.
ب) تست استارت
- با استفاده از مولتی‌متر بررسی کنید که ولتاژ کافی به استارت می‌رسد.
- در صورت صدای کلیک بدون چرخش موتور، سلونوئید را بررسی کنید.
ج) بررسی سیم‌کشی
- کابل‌های منتهی به استارت و باتری را از نظر فرسودگی یا قطعی بررسی کنید.
- در صورت وجود نشتی جریان، سیم‌کشی را تعویض کنید.
5. راهکارهای افزایش عمر سیستم استارت
✅ استفاده از باتری مناسب: همیشه از باتری با آمپر مناسب استفاده کنید تا به استارت فشار نیاید.
✅ بررسی منظم اتصالات الکتریکی: اطمینان حاصل کنید که تمام کابل‌ها و سوکت‌ها تمیز و بدون خوردگی باشند.
✅ استارت زدن صحیح: هنگام استارت زدن، زمان کافی بدهید و از استارت‌زدن بیش از حد خودداری کنید.
✅ رسیدگی به دینام: چون دینام وظیفه شارژ باتری را دارد، بررسی سلامت آن تأثیر مستقیمی بر عملکرد استارت دارد.
✅ روغن‌کاری و گریس‌کاری قطعات متحرک: از جمله دنده استارت و محور آن که باعث کاهش اصطکاک و بهبود عملکرد میشود.
6. تعویض و تعمیر استارت
ابزارهای موردنیاز:
- مولتی‌متر
- آچار بکس و آچار تخت
- اسپری تمیزکننده اتصالات
- پیچ‌گوشتی دوسو و چهارسو
مراحل تعویض استارت:
- قطع برق: ابتدا باتری را از مدار خارج کنید.
- باز کردن استارت: پیچ‌های نگهدارنده استارت را باز کرده و سیم‌ها را جدا کنید.
- نصب استارت جدید: استارت جدید را در جای خود قرار داده و پیچ‌های آن را ببندید.
- اتصال کابل‌ها: سیم‌های استارت را مطابق با مشخصات فنی متصل کنید.
- تست نهایی: باتری را وصل کنید و عملکرد استارت را بررسی کنید.
7. قیمت و موجودی استارت بیل مکانیکی هیتاچی EX100-5
برای خرید استارت اورجینال یا قطعات یدکی آن، می‌توانید از طریق سایت رایکایدک اقدام کنید. در جدول زیر محدوده قیمت تقریبی آورده شده است:
| مدل استارت | قیمت (تومان) | وضعیت موجودی |
|---|---|---|
| استارت اصلی هیتاچی | 7,500,000 – 10,000,000 | موجود |
| استارت طرح اصلی | 4,500,000 – 6,500,000 | موجود |
| سلونوئید استارت | 1,500,000 – 2,500,000 | محدود |
📢 نکته: قیمت‌ها ممکن است متغیر باشند، برای اطلاعات دقیق‌تر به سایت رایکایدک مراجعه کنید.
8. نتیجه‌گیری
سیستم استارت بیل مکانیکی هیتاچی EX100-5 یکی از بخش‌های کلیدی در عملکرد این ماشین سنگین است.
با نگهداری مناسب، استفاده از قطعات اصلی و رعایت نکات فنی، می‌توان عمر مفید آن را افزایش داد و از خرابی‌های ناگهانی جلوگیری کرد.
در صورتی که نیاز به خرید قطعات دارید، پیشنهاد میشود از تأمین‌کنندگان معتبر مانند رایکایدک استفاده کنید.
📌 اگر تجربه‌ای در مورد مشکلات یا تعمیر استارت بیل مکانیکی هیتاچی EX100-5 دارید، در بخش نظرات با ما به اشتراک بگذارید!
استارت برای بیل مکانیکی هیتاچی EX100-5 جزء مهمی است که به روشن شدن موتور کمک می کند.
در اینجا به بررسی ویژگی های آن می پردازیم:
1. **ولتاژ**: با ولتاژ 24 ولت کار می کند که برای ماشین آلات سنگین مانند بیل مکانیکی استاندارد است.
2. **توان خروجی**: موتور معمولاً دارای توانی بین 4.5 تا 5.5 کیلو وات است. این نشان می دهد که چه مقدار نیروی الکتریکی می تواند به انرژی مکانیکی برای به حرکت درآوردن موتور تبدیل شود.
3. **تعداد دندانه**: موتور استارت دارای چرخ دنده پینیون با 9 دندانه است. این دندانه ها با فلایویل موتور درگیر می شوند تا آن را برگرداند و روشن کند.
4. **جهت چرخش**: موتور معمولاً وقتی از انتهای محل اتصال به موتور به آن نگاه می کنید در جهت عقربه های ساعت می چرخد.
5. **سبک نصب**: به صورت فلنجی نصب می شود، به این معنی که با استفاده از الگوی پیچ خاصی به موتور متصل می شود. این یک تناسب ایمن و هم ترازی مناسب را تضمین می کند.
6. **سازگاری**: این استارت موتور به طور خاص برای مدل هیتاچی EX100-5 طراحی شده است. با این حال، مهم است که تأیید کنید که با تنظیمات موتور خاص شما مطابقت دارد.
7. **Part Numbers**: تولیدکنندگان شماره قطعه را برای کمک به شناسایی صحیح قطعات تعویضی اختصاص می دهند. برای اطمینان از سازگاری، استفاده از شماره قطعه مناسب ضروری است.
هنگام کار با موتور استارت، برای دستورالعمل های دقیق نصب و نگهداری، همیشه به دفترچه راهنمای خدمات بیل مکانیکی مراجعه کنید.
هیتاچی EX100-5 یک بیل مکانیکی هیدرولیک است که به دلیل قابلیت اطمینان و کارایی در کارهای مختلف ساختمانی و گودبرداری شناخته شده است.
در اینجا برخی از جزئیات کلیدی وجود دارد:
1. **موتور **:
– مدل: ایسوزو 4BG1T
– نوع: موتور دیزل توربوشارژ
– توان خروجی: تقریباً 69 کیلو وات (92 اسب بخار)
2. **وزن عملیاتی**:
– حدود 10000 کیلوگرم (22046 پوند)
3. **ظرفیت سطل**:
– به طور معمول از 0.4 تا 0.6 متر مکعب متغیر است
4. **سیستم هیدرولیک**:
– سیستم هیدرولیک پیشرفته برای عملکرد روان
– حالت های کاری متعدد برای برنامه های مختلف
5. **ابعاد**:
– طول کلی: تقریبا 7.5 متر
– عرض کلی: حدود 2.5 متر
– ارتفاع کلی: تقریباً 2.8 متر
6. **عملکرد**:
– حداکثر عمق حفاری: حدود 5.5 متر
– حداکثر دسترسی: تقریباً 8.5 متر
7. **ویژگی های کابین**:
– طراحی ارگونومیک برای راحتی اپراتور
– مجهز به کنترل ها و نمایشگرهای ضروری برای عملکرد کارآمد
8. **آهنگ**:
– مسیرهای فولادی برای پایداری و دوام در زمین های مختلف
9. **ویژگی های اضافی**:
– دسترسی آسان به تعمیر و نگهداری
– ساختار بادوام برای استفاده طولانی مدت
این مدل برای پروژه های حفاری با اندازه متوسط مناسب است و تعادل قدرت و قدرت مانور را ارائه می دهد.
در اینجا یک جدول برای اطلاعات موردنظر شما ارائه شده است:
| مشخصات | جزئیات |
|---|---|
| ولتاژ | 24 ولت |
| تعداد دنده‌ها | 9 دنده |
| شماره قطعه | 8970298637 |
| موتور سازگار | ایسوزو 4BD1، 4BG1 |
| مدل‌های بیل مکانیکی | هیتاچی EX100-3C، EX100-5، EX120-5، EX130H-5، EX130K-5، EX135UR |
